竪型射出成形機用取出ロボット｜Vシリーズ
エア駆動タイプ

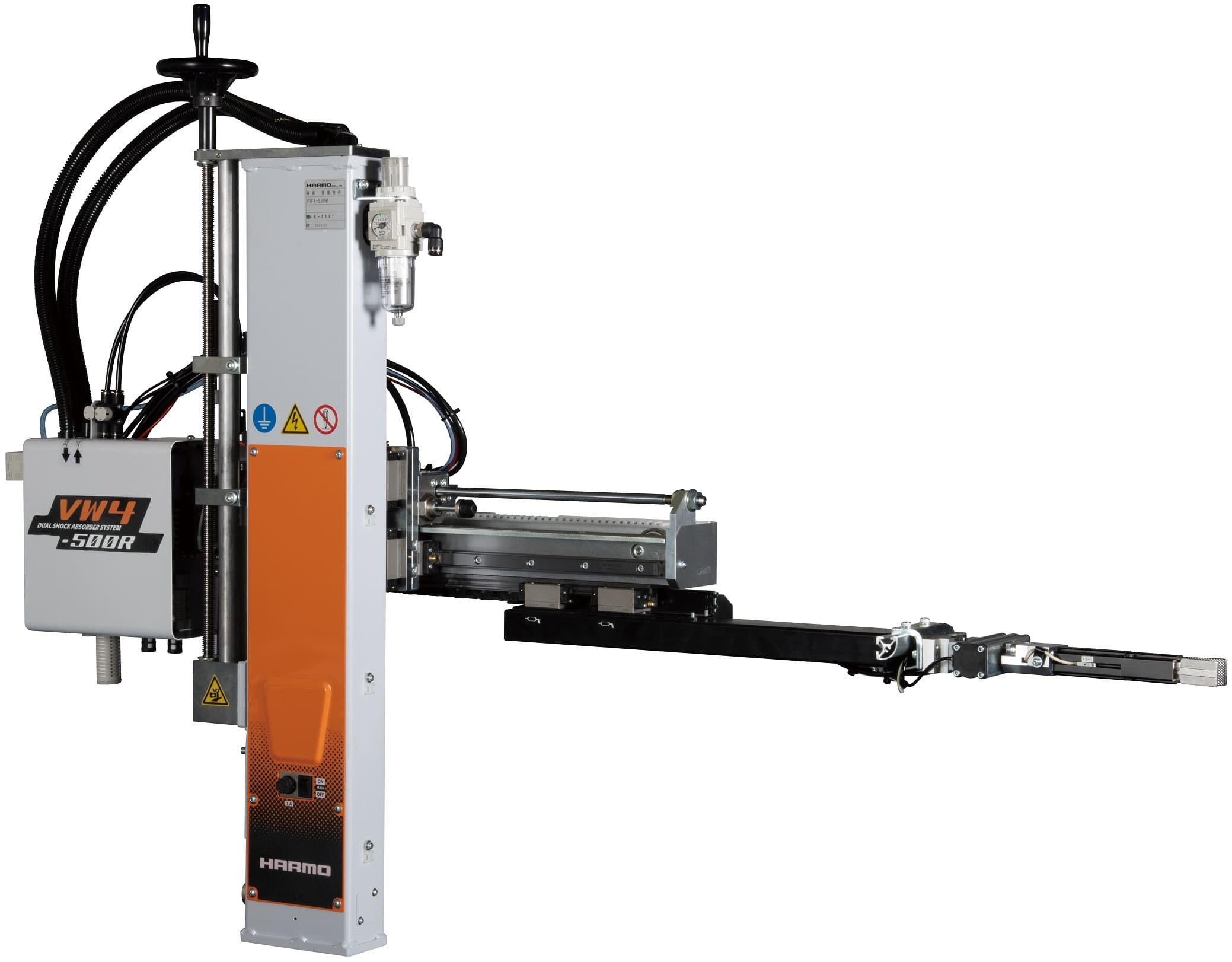

VW4-500R/750R/1000R
エア駆動タイプ、150ton以下
対応コントローラ

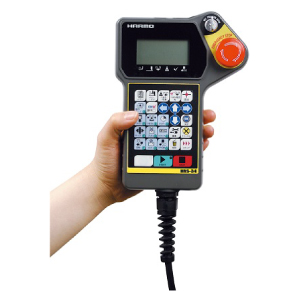

HRS-34
金型メモリ50型対応
- 手になじみやすく、コンパクトな樹脂製ペンダント
- 画面は視認性に優れ、言語にこだわらないグラフィカルなアイコンで多彩に表示
- 取替えタイプの操作部メンブレンシート採用により4ケ国語（日、英、中、韓）の選択が可能
- メモリバックアップ電池レス
- データはEEPROMで保持
- 金型メモリ50型対応
- ユーザープログラムとして、編集機能を標準設備。各動作間に出力ポート、入出力条件、タイマーを組み合わせできます。（最大追加ステップ数は21）
取出ロボットの資料ダウンロード
スイングタイプロボットと竪型射出成形機用取出ロボット
射出成形品の取出し工程は取出しタイムを短縮することで、１ショットのサイクルタイムが大きく変わります。サイクルタイムや段取り時間の短縮、さらに耐久性やメンテナンス性にも着目しているハーモの取出ロボットのPDF資料です。
こんな方におすすめの資料です
- 射出成形品の取出タイムを短縮したい
- 段取りを効率化したい
- 長く使える取出ロボットを探している
- メンテナンスが簡単な取出しロボットを探している
製品仕様
VW4-500R、VW4-750R、VW4-1000R
| VW4-500R | VW4-750R | VW4-1000R | |
|---|---|---|---|
| メイン前後ストローク（mm） | 500 | 750 | 1000 |
| 引き抜きストローク（mm） | 100 | 100 | 100 |
| 旋回角度（°） | ー | ー | ー |
| 姿勢制御（°） | 180 | 180 | 180 |
| チャック待機位置上下調節（mm） | 180～435 | 180～435 | 180～435 |
| 最大可搬製品質量（kg） | 1 | 1 | 1 |
| 本体総質量（kg） | 30 | 31 | 34 |
| 常用空気圧力（MPa） | 0.5 | 0.5 | 0.5 |
| エア消費量（ℓ/cyc[ANR]） | 5.0 | 6.0 | 8.2 |
| 電源（V） | 単相 AC200 50Hz/60Hz | 単相 AC200 50Hz/60Hz | 単相 AC200 50Hz/60Hz |
| 最大消費電力（W） | 17.5 | 17.5 | 17.5 |
| 電源設備容量（VA） | 18 | 18 | 18 |
| 最大所要電流（A） | 0.09 | 0.09 | 0.09 |
| ブレーカ（A） | 1A（ヒューズ） | 1A（ヒューズ） | 1A（ヒューズ） |
| VW4-500R | VW4-750R | VW4-1000R |
製品PDFはこちら
取出ロボットの定期点検をお薦めします
安定生産のためにハーモがサポート
取出ロボットの急なトラブルを未然に防ぐためには、定期的な点検による予防保全が不可欠です。ハーモのサービス担当がお客様の取出ロボットを定期的に点検し、必要な部品交換や修理をご提案いたします。
また、成形現場の自動化や射出成形機の安全規格である『JIS B6711』の改訂など、プロならではの視点でお客様の生産に役立つサポートをいたします。お困りごとがございましたら、お気軽に担当各営業所にご相談ください。
