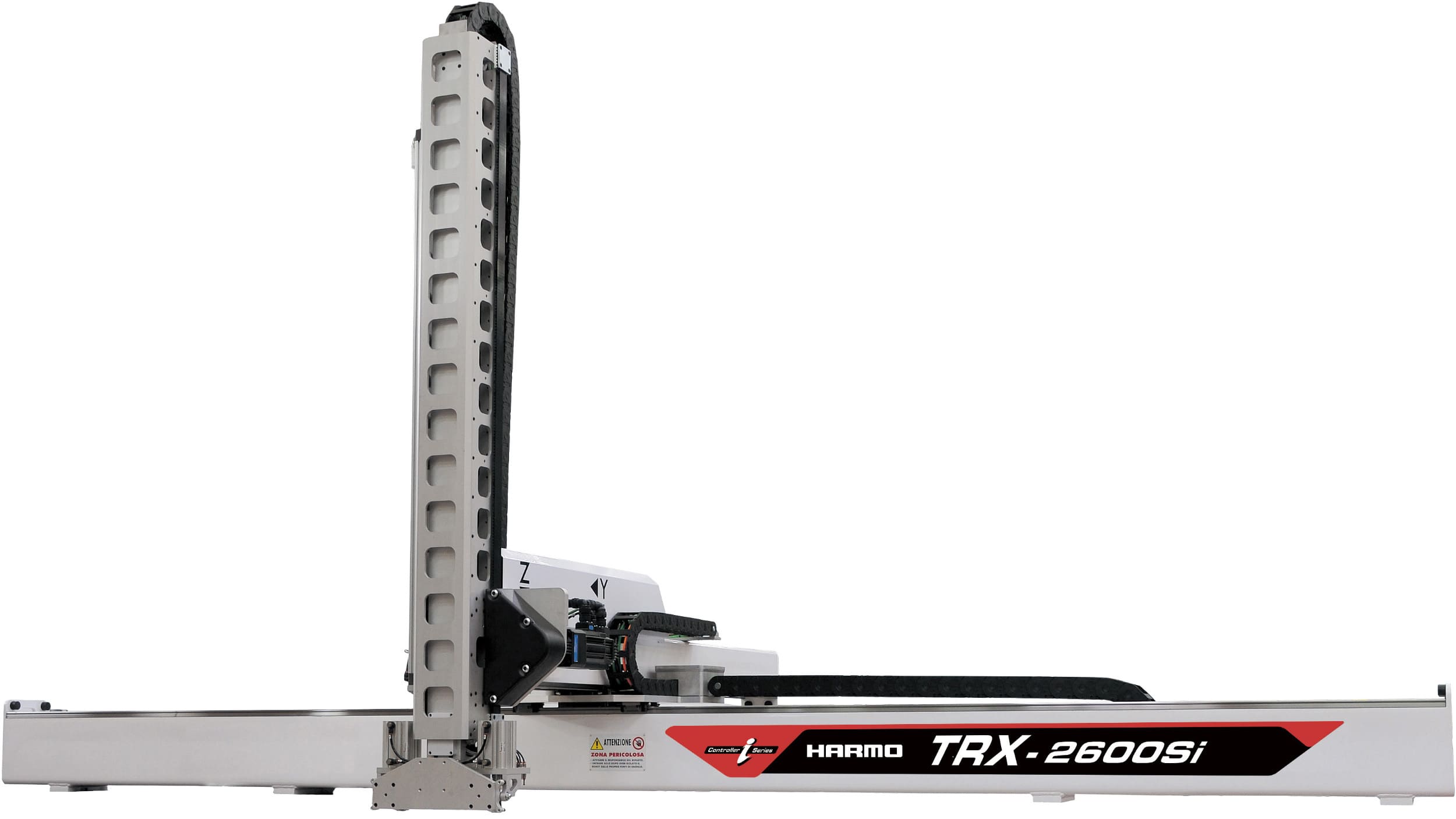

トラバースタイプ サーボモータ駆動取出ロボット
超大型仕様
TRX-2100/2500/2600Si
超大型、850〜1300ton、2プレート対応
製品仕様
TRX-2100Si、TRX-2500Si、TRX-2600Si| TRX-2100Si | TRX-2500Si | TRX-2600Si | |
|---|---|---|---|
| 上下軸 | 2 段昇降 | 2 段昇降 | 2 段昇降 |
| X 軸（トラバース）（標準）（mm） | 3380（3880）（4380） | 3380（3880）（4380） | 3380（3880）（4380） |
| Y 軸（キック）（標準）（mm） | 1500（1800） | 1500（1800） | 1500（1800） |
| Z 軸（メイン上下）（標準）（mm） | 2100 | 2460 | 2580 |
| 姿勢制御（°） | 90（姿勢シリンダ２連・ラック＆ピニオン駆動） | 90（姿勢シリンダ２連・ラック＆ピニオン駆動） | 90（姿勢シリンダ２連・ラック＆ピニオン駆動） |
| 最大可搬重量（kg） | 35 | 35 | 35 |
| 吸着回路（標準） | 2 連（φ8mmチューブ） | 2 連（φ8mmチューブ） | 2 連（φ8mmチューブ） |
| 製品チャック回路（標準） | 2 連（φ4mmチューブ 2 本 / 回路） | 2 連（φ4mmチューブ 2 本 / 回路） | 2 連（φ4mmチューブ 2 本 / 回路） |
| メインスプルグリップ回路 | 1 連（φ4mmチューブ 2 本 / 回路） | 1 連（φ4mmチューブ 2 本 / 回路） | 1 連（φ4mmチューブ 2 本 / 回路） |
| 電源（V） | 三相 AC200V-220V ± 10%（50Hz/60Hz） | 三相 AC200V-220V ± 10%（50Hz/60Hz） | 三相 AC200V-220V ± 10%（50Hz/60Hz） |
| 最大消費電力（W） | 2900 | 2900 | 2900 |
| 電源設備容量（VA） | 4700 | 4700 | 4700 |
| 最大所要電流（A） | 15.7 | 15.7 | 15.7 |
| TRX-2100Si | TRX-2500Si | TRX-2600Si |
製品PDFはこちら
取出ロボットの定期点検をお薦めします
安定生産のためにハーモがサポート
取出ロボットの急なトラブルを未然に防ぐためには、定期的な点検による予防保全が不可欠です。ハーモのサービス担当がお客様の取出ロボットを定期的に点検し、必要な部品交換や修理をご提案いたします。
また、成形現場の自動化や射出成形機の安全規格である『JIS B6711』の改訂など、プロならではの視点でお客様の生産に役立つサポートをいたします。お困りごとがございましたら、お気軽に担当各営業所にご相談ください。
取出ロボット点検診断サービスのお問い合わせ
お近くの営業所にお問い合わせください。
