精密射出成形品取出ロボット｜SHシリーズ
精密射出成形向け（ハイサイクル・3プレート用）

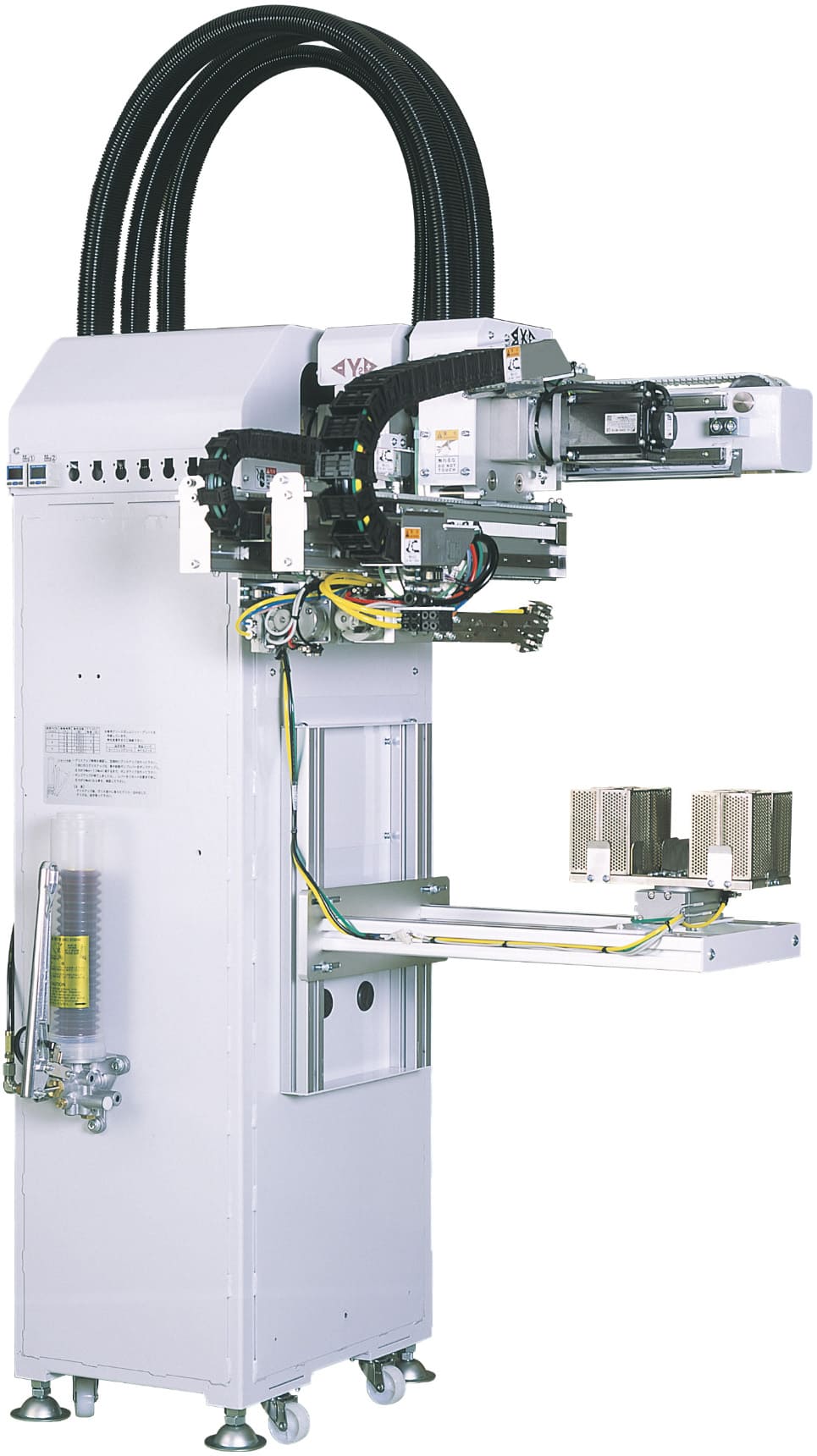

SHⅡ-700GH
15〜50ton、3プレート対応、ハイサイクルタイプ
製品仕様
SHⅡ-700GH
| SHⅡ-700GH | |
|---|---|
| 対象成形機（ton） | 15～50 |
| Ｘ 1 軸ストローク（進入）（mm） | 750 |
| Ｘ 2 軸ストローク（進入）（mm） | 750 |
| Ｙ 1 軸ストローク（前後）（mm） | 193（223～416） |
| Ｙ 2 軸ストローク（前後）（mm） | 193（155～348） |
| Ｙ軸最少寄せ付け位置（mm） | 68 |
| 姿勢制御（°） | 90 |
| 最大可搬製品質量（kg） | 1（2）アタッチメント含む ※ |
| 本体質量（kg） | 180 |
| 常用空気圧（MPa） | 0.5 |
| 制御方式 | PTP・CP |
| 電源（V） | 三相 AC200V ± 10％（50Hz/60Hz） |
| 消費電力（W） | 2190 |
| SHⅡ-700GH |
※ゲイン調整により２kg まで可能。
製品PDFはこちら
取出ロボットの定期点検をお薦めします
安定生産のためにハーモがサポート
取出ロボットの急なトラブルを未然に防ぐためには、定期的な点検による予防保全が不可欠です。ハーモのサービス担当がお客様の取出ロボットを定期的に点検し、必要な部品交換や修理をご提案いたします。
また、成形現場の自動化や射出成形機の安全規格である『JIS B6711』の改訂など、プロならではの視点でお客様の生産に役立つサポートをいたします。お困りごとがございましたら、お気軽に担当各営業所にご相談ください。
取出ロボット点検診断サービスのお問い合わせ
お近くの営業所にお問い合わせください。
