SH-400G/700G

{module_16663313099924={body={cat=[{item=[SH-400G, SH-700G], pdf_group=[{pdf=https://8087610.fs1.hubspotusercontent-na1.net/hubfs/8087610/catalog/sogo08-R87R88.pdf, pdf_text=製品PDFはこちら}], product=[{product_item=[520, 750], product_name=Ｘ 1 軸ストローク（進入）（mm）}, {product_item=[213～438, 232～424], product_name=Ｙ 1 軸ストローク（前後）（mm）}, {product_item=[520, 750], product_name=Ｘ 2 軸ストローク（進入）（mm）}, {product_item=[150～375, 166～360], product_name=Ｙ 2 軸ストローク（前後）（mm）}, {product_item=[102, 126], product_name=Ｙ軸最少寄せ付け位置 （mm）}, {product_item=[438, 424], product_name=Ｙ軸最大前進位置（mm）}, {product_item=[90, 90], product_name=姿勢制御（°）}, {product_item=[1（2）（アタッチメント含む）, 1（2）（アタッチメント含む）], product_name=最大可搬質量 ※1（kg） }, {product_item=[125, 145], product_name=本体質量（kg） }, {product_item=[0.5, 0.5], product_name=常用空気圧（MPa）}, {product_item=[0.1, 0.1], product_name=エア消費量 ※2（ℓ/cyc[ANR]）}, {product_item=[PTP・CP, PTP・CP], product_name=制御方式}, {product_item=[単相 AC200 ± 10%（50Hz/60Hz）, 単相 AC200 ± 10%（50Hz/60Hz）], product_name=電源（V）}, {product_item=[452.4（max）, 552.8（max）], product_name=最大消費電力（W）}, {product_item=[452, 553], product_name=電源設備容量（VA）}, {product_item=[2.26, 2.76], product_name=最大所要電流（A）}, {product_item=[15, 15], product_name=ブレーカ（A）}], rich_text=

SH-400G、SH-700G

}], module_id=88964301411, rich_textarea=※ 1　ゲイン調整により、2kg まで調整可能。
※ 2　エア消費量は、標準仕様機の数値です。吸着エゼクタ等を使用したときは、エア消費量は加算されます。}, css={}, child_css={}, id=module_16663313099924, name=module_16663313099924, type=module, order=28, label=製品区分（仕様）, smart_type=null, styles={}, module_id=88964301411}, module_16626880577173={body={list=[精密射出成形品向け, 15〜50ton, 3プレート対応, SHシリーズ, 取り出しロボット]}, css={}, child_css={}, id=module_16626880577173, name=module_16626880577173, type=module, order=23, smart_type=null, styles={}}, module_16626181365475={body={module_id=84294488095, tag={id=86761473943, name=SHシリーズ（精密射出成形品向け）, slug=shシリーズ精密射出成形品向け}}, css={}, child_css={}, id=module_16626181365475, name=module_16626181365475, type=module, order=33, label=製品情報リンク, smart_type=null, styles={}, module_id=84294488095}, module_166244587591913={body={group=[{img_and_text={description=

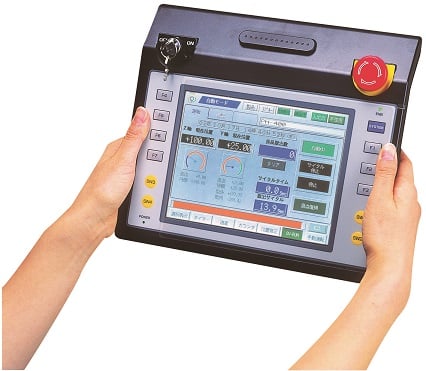

• 7.5型に65536色表示カラー液晶採用で見やすく綺麗な画面
• 金型メモリ40型登録可能
• 本体上部にデッドマンスイッチ搭載で誤作動を防止します

, img={alt=HRX-150, height=371, loading=lazy, max_height=371, max_width=426, size_type=auto_custom_max, src=https://8087610.fs1.hubspotusercontent-na1.net/hubfs/8087610/products2022/HRX-150.jpg, width=426}}, link={link={no_follow=false, open_in_new_tab=true, url={content_id=null, href=https://www.injection-molding.jp/document/automate-the-packaging-process, type=EXTERNAL}}, link_text=}, title=対応コントローラ, title_mid=HRS-120, title_sm=}]}, css={}, child_css={}, id=module_166244587591913, name=module_166244587591913, type=module, order=27, smart_type=null, styles={}}, module_16619243854505={body={cat=[{item=[対象成形機
（ton）, 可搬重量, 対応プレート
（金型）, 特徴1], product=[{product_item=[15〜50, 1（2）, 3, ], product_name=SH-400G}, {product_item=[15〜50, 1（2）, 3, ], product_name=SH-700G}], sub_title=}], rich_textarea=

SH-400G/700G

精密射出成形向け、対称性計器 15〜50ton、3プレート対応

, title=精密射出成形品取出ロボット｜SHシリーズ}, css={}, child_css={}, id=module_16619243854505, name=module_16619243854505, type=module, order=25, smart_type=null, styles={}}, module_16620854806895={body={group=[], richtext_area=

可搬重量

2kg（アタッチメント含む）

その他の特徴

• 横型取り出しにより、低い天井でも対応可
• 横取りだからハイサイクルに対応可
• 成形機に負担をかけず、安定成形が可能
• 省スペースにより、２次加工機も配置可能
• 姿勢制御（90°）で２次工程との受渡しが可能
• 製品確認用カメラにも対応が可能
• 4軸サーボ駆動

, title=}, css={}, child_css={}, id=module_16620854806895, name=module_16620854806895, type=module, order=26, smart_type=null, styles={}}, module_16663320255057={body={group=[{img_and_text={img={loading=lazy, size_type=auto, src=}}, link={link={no_follow=false, open_in_new_tab=false, url={content_id=null, href=, type=EXTERNAL}}}, title=標準仕様, two_column={left=

• 真空破壊付き吸着回路1連
• スプルチャック回路1連
• 姿勢制御機構（90°）
• デッドマンスイッチ

}}, {img_and_text={img={loading=lazy, size_type=auto, src=}}, link={link={no_follow=false, open_in_new_tab=false, url={content_id=null, href=, type=EXTERNAL}}}, title=オプション, two_column={left=

• 本体ベースの高さ変更
• キックフレーム+120mm の延長
• 真空破壊付き吸着回路の追加
• キャビ分け製品ストッカーの追加
• 多数個置き動作の追加
• エアーブロー回路の追加
• 真空破壊回路の追加

, right=

• 製品チャック回路の追加
• スプル解放エアー回路の追加
• ファイバー光電管回路の追加
• コンベヤ信号出力
• Euromap12 仕様
• Euromap67 仕様

}}], module_id=88964192836}, css={}, child_css={}, id=module_16663320255057, name=module_16663320255057, type=module, order=29, label=見出し＋画像＋テキスト（仕様）, smart_type=null, styles={}, module_id=88964192836}, module_166140871905214={body={cta=[], description=

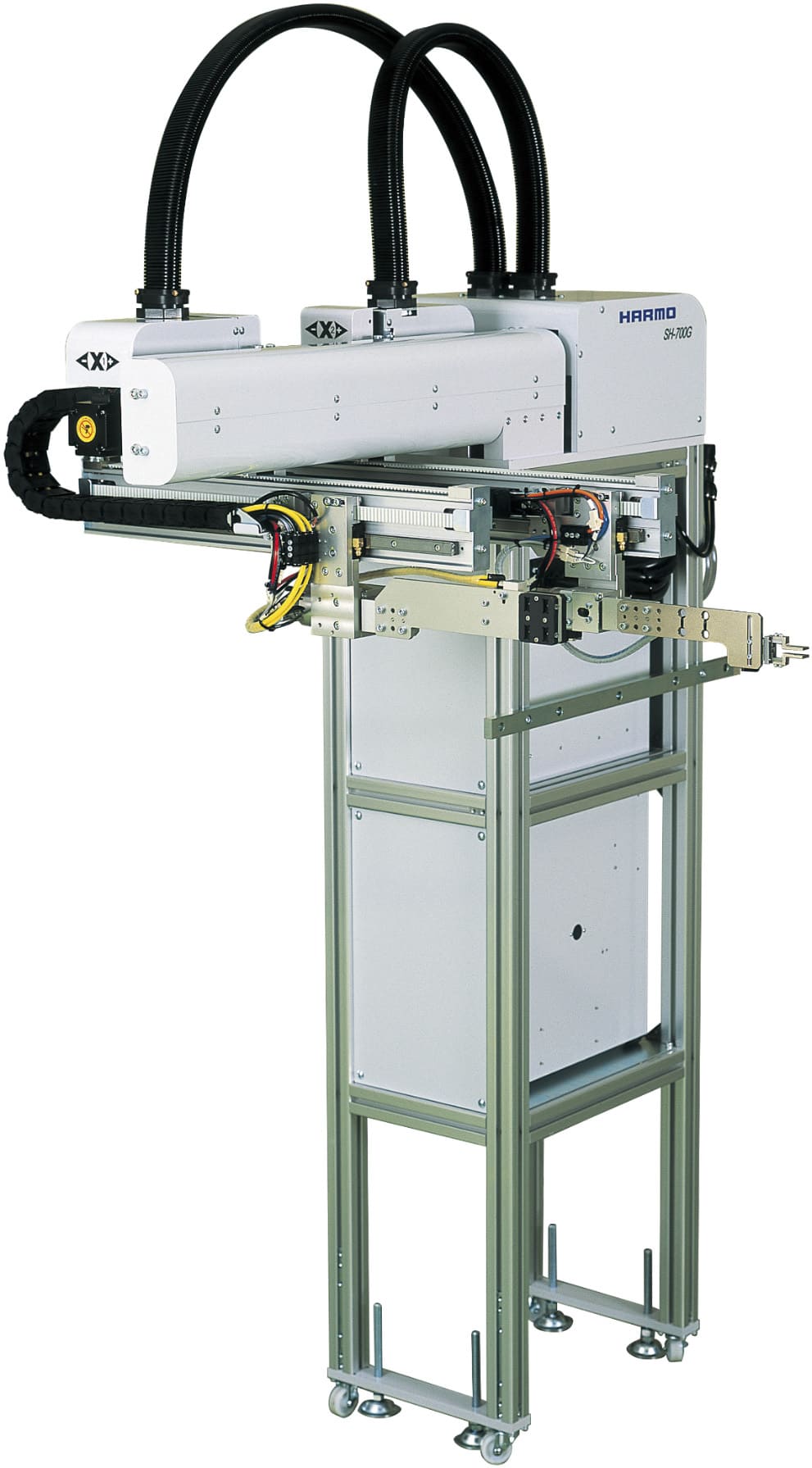

15〜50ton、3プレート対応

, img={alt=取出ロボット｜SH-400G/700G｜株式会社ハーモ, height=1791, loading=lazy, max_height=1791, max_width=991, size_type=auto_custom_max, src=https://8087610.fs1.hubspotusercontent-na1.net/hubfs/8087610/products2022/SH-700G_mini.jpg, width=991}, product_name=SH-400G/700G, title=精密射出成形向け（3プレート用）, title_small=精密射出成形品取出ロボット｜SHシリーズ}, css={}, child_css={}, id=module_166140871905214, name=module_166140871905214, type=module, order=24, smart_type=null, styles={}}, module_166251967316512={body={cta=[e0e974c3-fbcf-4a96-b4c9-154d57364f89, ae30059c-76ca-49ef-a35b-ab1081652f1c, bf24a599-caa2-4808-add3-b966820771b2], module_id=84164376927}, css={}, child_css={}, id=module_166251967316512, name=module_166251967316512, type=module, order=35, label=製品情報CTA, smart_type=null, styles={}, module_id=84164376927, deleted_at=1680760892417}, module_16620856721946={body={column=2, card=[{img={size_type=auto, src=, alt=null, loading=lazy}, description=



取り出しロボットと成形周辺機器のトータルリンクによる良品不良品仕分け
