精密射出成形品取出ロボット｜SHシリーズ
精密射出成形向け（2プレート用）

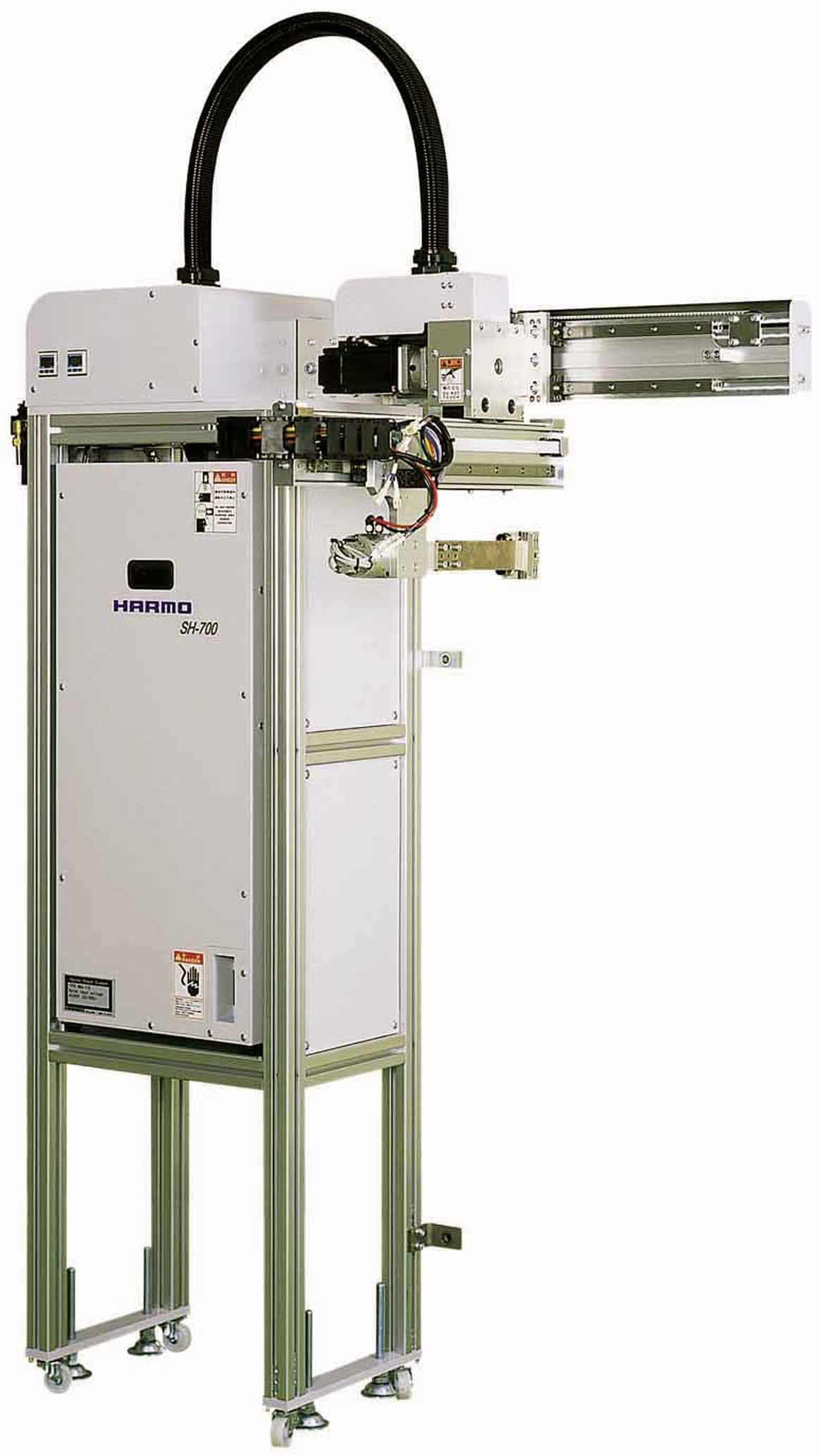

SH-400/700
15〜50ton、2プレート対応
製品仕様
SH-400、SH-700
| SH-400 | SH-700 | |
|---|---|---|
| Ｘ軸ストローク（進入）（mm） | 400 | 750 |
| Ｙ軸ストローク（前後）（mm） | 195 | 315 |
| Ｙ軸最少寄せ付け位置（mm） | 60 | 72 |
| Ｙ軸最大前進位置（mm） | 315 | 445 |
| 姿勢制御（°） | 90 | 90 |
| 最大可搬質量 ※1（kg） | 1（2）（アタッチメント含む） | 1（2）（アタッチメント含む） |
| 本体質量（kg） | 110 | 135 |
| 常用空気圧（MPa） | 0.5 | 0.5 |
| エア消費量 ※2（ℓ/cyc[ANR]） | 0.1 | 0.1 |
| 制御方式 | PTP・CP | PTP・CP |
| 電源（V） | 単相 AC200 ± 10%（50Hz/60Hz） | 単相 AC200 ± 10%（50Hz/60Hz） |
| 最大消費電力（W） | 273.6（max） | 338（max） |
| 電源設備容量（VA） | 274 | 338 |
| 最大所要電流（A） | 1.37 | 1.69 |
| ブレーカ（A） | 15 | 15 |
| SH-400 | SH-700 |
※ 1 ゲイン調整により、2kg まで調整可能。
※ 2 エア消費量は、標準仕様機の数値です。吸着エゼクタ等を使用したときは、エア消費量は加算されます。
※ 2 エア消費量は、標準仕様機の数値です。吸着エゼクタ等を使用したときは、エア消費量は加算されます。
