LXⅡ-15

{module_16663313099924={body={cat=[{item=[LXⅡ-15], pdf_group=[{pdf=https://8087610.fs1.hubspotusercontent-na1.net/hubfs/8087610/catalog/sogo9-lx2.pdf, pdf_text=製品PDFはこちら}], product=[{product_item=[375], product_name=メインアームストローク(mm)}, {product_item=[827（ノズルセンタより）], product_name=第二下降位置 (mm)}, {product_item=[約 140（取出位置より60°上昇時）※１], product_name=チャック待機位置(mm)}, {product_item=[440], product_name=メイン最大前進位置(mm)}, {product_item=[70], product_name=メイン最小寄せ付け位置(mm)}, {product_item=[スプルのみ], product_name=最大可搬製品質量（Kg)}, {product_item=[30], product_name=本体質量（コントローラ除く）（Kg)}, {product_item=[0.5], product_name=常用空気圧 (Mpa)}, {product_item=[0.1 ※ 2], product_name=エア消費量 (ℓ/cyc"ANR")}, {product_item=[単相AC200V±10％（50Hz/60Hz）], product_name=電源 (V)}, {product_item=[600], product_name=消費電力 (W)}], rich_text=

LXⅡ-15

}], module_id=88964301411, rich_textarea=

※１）標準動作、待機位置設定で接近待機を選択している場合。
※２）エア消費量は、標準仕様機の数値です。

}, css={}, child_css={}, id=module_16663313099924, name=module_16663313099924, type=module, order=28, label=製品区分（仕様）, smart_type=null, styles={}, module_id=88964301411}, module_16626880577173={body={list=[小型成形機用（ランナ取出）, スイングタイプ, ハイサイクルタイプ, LXⅡシリーズ, 取り出しロボット]}, css={}, child_css={}, id=module_16626880577173, name=module_16626880577173, type=module, order=23, smart_type=null, styles={}}, module_16626181365475={body={module_id=84294488095, tag={id=94548481720, name=LXⅡシリーズ, slug=lxシリーズ}}, css={}, child_css={}, id=module_16626181365475, name=module_16626181365475, type=module, order=33, label=製品情報リンク, smart_type=null, styles={}, module_id=84294488095}, module_166244587591913={body={group=[{img_and_text={description=

• 手になじみやすく、コンパクトな樹脂製ペンダント。
• 3.5インチ　カラーLCD採用により視認性を向上。
• 2ヶ国語（日・英）の切替が可能。
• メモリバックアップ電池レス。データはEEPROMで保持。
• 金型メモリ50型対応。
• 一行ガイダンスを設け簡易的なHELPを表示します。
• 設定系/操作系を解り易く配置させ最小限のキースイッチで操作性を向上。

, img={alt=HRS700, height=300, max_height=300, max_width=300, size_type=auto_custom_max, src=https://8087610.fs1.hubspotusercontent-na1.net/hubfs/8087610/products2022/HRS700-1.jpg, width=300}}, link={link={no_follow=false, open_in_new_tab=true, url={content_id=null, href=https://www.injection-molding.jp/document/automate-the-packaging-process, type=EXTERNAL}}, link_text=}, title=対応コントローラ, title_mid=HRS-710, title_sm=}, {img_and_text={description=

射出成形品の取出し工程は取出しタイムを短縮することで、１ショットのサイクルタイムが大きく変わります。サイクルタイムや段取り時間の短縮、さらに耐久性やメンテナンス性にも着目しているハーモの取出ロボットのPDF資料です。

こんな方におすすめの資料です

• 射出成形品の取出しタイムを短縮したい
• 段取りを効率化したい
• 長く使える取出ロボットを探している
• メンテナンスが簡単な取出ロボットを探している

, img={alt=スイングタイプロボットと竪型射出成形機用取出ロボット, height=720, loading=lazy, max_height=720, max_width=1280, size_type=auto, src=https://8087610.fs1.hubspotusercontent-na1.net/hubfs/8087610/ogp/%E3%82%B9%E3%82%A4%E3%83%B3%E3%82%AF%E3%82%99%E3%82%BF%E3%82%A4%E3%83%95%E3%82%9A%E3%83%AD%E3%83%9B%E3%82%99%E3%83%83%E3%83%88%E3%81%A8%E7%AB%AA%E5%9E%8B%E5%B0%84%E5%87%BA%E6%88%90%E5%BD%A2%E6%A9%9F%E7%94%A8%E5%8F%96%E5%87%BA%E3%83%AD%E3%83%9B%E3%82%99%E3%83%83%E3%83%88.png, width=1280}}, link={link={no_follow=false, open_in_new_tab=true, url={content_id=null, href=https://www.injection-molding.jp/document/swing-type-robot, type=EXTERNAL}}, link_text=資料をダウンロードする}, title=取出ロボットの資料ダウンロード, title_mid=スイングタイプロボットと竪型射出成形機用取出ロボット}]}, css={}, child_css={}, id=module_166244587591913, name=module_166244587591913, type=module, order=27, smart_type=null, styles={}}, module_16619243854505={body={cat=[{item=[対象成形機
（ton）, 可搬重量, 対応プレート
（金型）], product=[{product_item=[15〜30, スプルのみ, 2], product_name=LXⅡ-15}], sub_title=LXⅡ-15}], rich_textarea=

, title=小型成形機用ランナ取出ロボット｜LXⅡシリーズ}, css={}, child_css={}, id=module_16619243854505, name=module_16619243854505, type=module, order=25, smart_type=null, styles={}}, module_16620854806895={body={group=[{youtube={height=113, max_height=113, max_width=200, oembed_response={provider_url=https://www.youtube.com/, width=200, height=113, html=, thumbnail_width=480, version=1.0, title=ハーモウェブセミナー｜電子部品の需要拡大と求められる高速安定成形への対応｜2022/06/22開催, provider_name=YouTube, type=video, thumbnail_height=360, author_url=https://www.youtube.com/@harmochannel9806, thumbnail_url=https://i.ytimg.com/vi/3_vtvUX_USA/hqdefault.jpg, author_name=株式会社ハーモ HARMO Channel}, oembed_url=https://youtu.be/3_vtvUX_USA?t=876, size_type=auto_full_width, source_type=oembed, width=200}}], richtext_area=

下記のような場合のランナ取出しに最適です

• コネクタ等の微細成形品
• 金型交換が頻繁にある
• 転写装置／コア抜きシリンダ等がある金型
• 横型成形機のフープ成形

その他の特徴

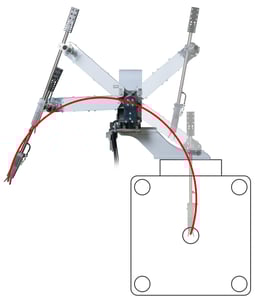

•  1つのモータで金型進入動作とトラバース動作を行なうことにより、高速動作が可能
• 今までのエアスイングタイプロボットに比べ、取出タイムが約60% 短縮し生産性が向上します
• ストローク調整が手元操作のため、成形機上での作業が不要。作業者の安全の確保と段取時間を短縮します
• ワンタッチでアームが待避位置に移動するため、金型交換が楽に行えます
• 待機位置が成形機外側にオフセットしているので、金型上に装置がある場合にも取り付けできます



可搬重量

スプルのみ

製品動画

, title=}, css={}, child_css={}, id=module_16620854806895, name=module_16620854806895, type=module, order=26, smart_type=null, styles={}}, module_16663320255057={body={group=[{img_and_text={img={loading=lazy, size_type=auto, src=}}, link={link={no_follow=false, open_in_new_tab=false, url={content_id=null, href=, type=EXTERNAL}}}, title=オプション, two_column={left=

• エリア表示フレーム
• 成形機接続入力4点（ターミナルリレー）
• 成形機接続入力6点（ユニバーサルリレー）
• 成形機接続入力8点（ターミナルリレー）
• 成形機接続入力4点（ユニバーサルリレー）
• プログラムコピー（小型 HRS）



, right=}}], module_id=88964192836}, css={}, child_css={}, id=module_16663320255057, name=module_16663320255057, type=module, order=29, label=見出し＋画像＋テキスト（仕様）, smart_type=null, styles={}, module_id=88964192836}, module_166140871905214={body={cta=[], description=

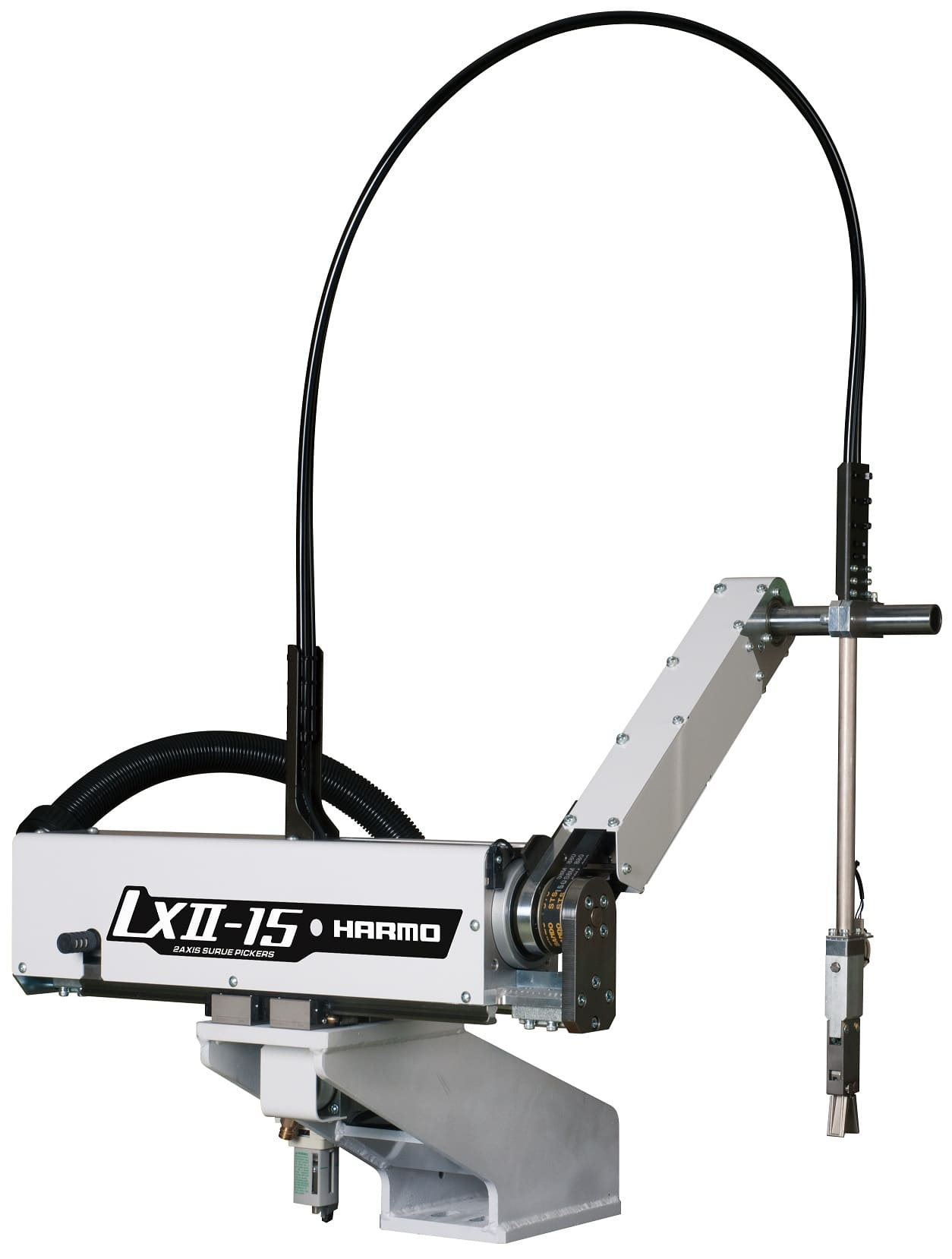

横型成形機のフープ成形取出に最適
