トラバースタイプサーボモータ駆動取出ロボット
ハイサイクルタイプ（HSX i series）

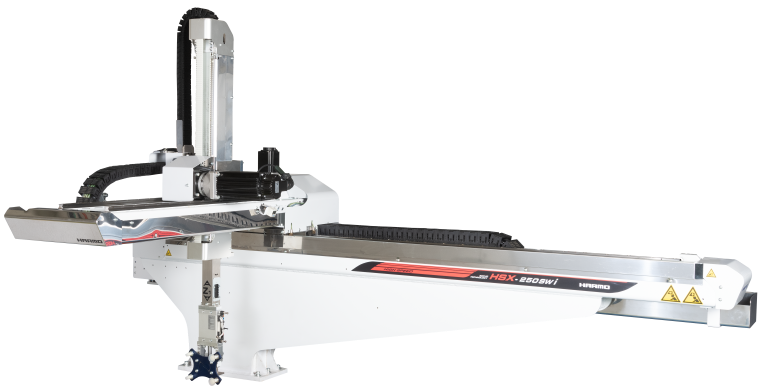

HSX-150/250SW i
120〜350ton、2プレート対応、低天井
対応コントローラ

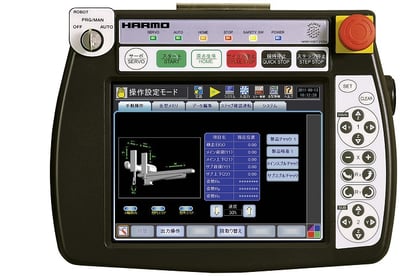

HRS-1500
8.4インチ高精彩液晶画面を採用。
操作性、視認性に優れます。
操作性、視認性に優れます。
- スマートプログラム
現場でお客様がiコントローラーの画面上で容易にプログラム変更が可能。 - 周辺機器通信
取出ロボットの操作画面で周辺機器も操作可能なハーモ独自の機能。 - スクリーンカスタマイズ
自分好みの画面編集が可能。
製品仕様
HSX-150SWi、HSX-250SWi| HSX-150SWi | HSX-250SWi | |
|---|---|---|
| メイン上下ストローク (mm) | 800［900］ | 1000［1100］ |
| メイン前後ストローク（mm） |
530（163～693） ［710（163～873）］ |
710（170～880） |
| トラバースストローク (mm) | 1400［1600］ | 1600［1800］ |
| 姿勢制御（°） | 90 | 90 |
| 最大可搬質量（kg） | 3 (アタッチメント含む) | 5 (アタッチメント含む) |
| 本体重量（kg） | 365 | 450 |
| 全高×横幅×奥行 (mm) | 1357×2510×1414 | 1585×2741×1596 |
| 常用空気圧 (Mpa) | 0.5 | 0.5 |
| エア消費量 ※(ℓ/cyc"ANR") | 0.5 | 1.2 |
| 制御方式 | デジタルACサーボモーター | デジタルACサーボモーター |
| HSX-150SWi | HSX-250SWi |
※ 吸着エジェクタ使用時は 70Nℓ /min が別に消費 ［ ］内寸法は選択オプションです。
製品PDFはこちら
