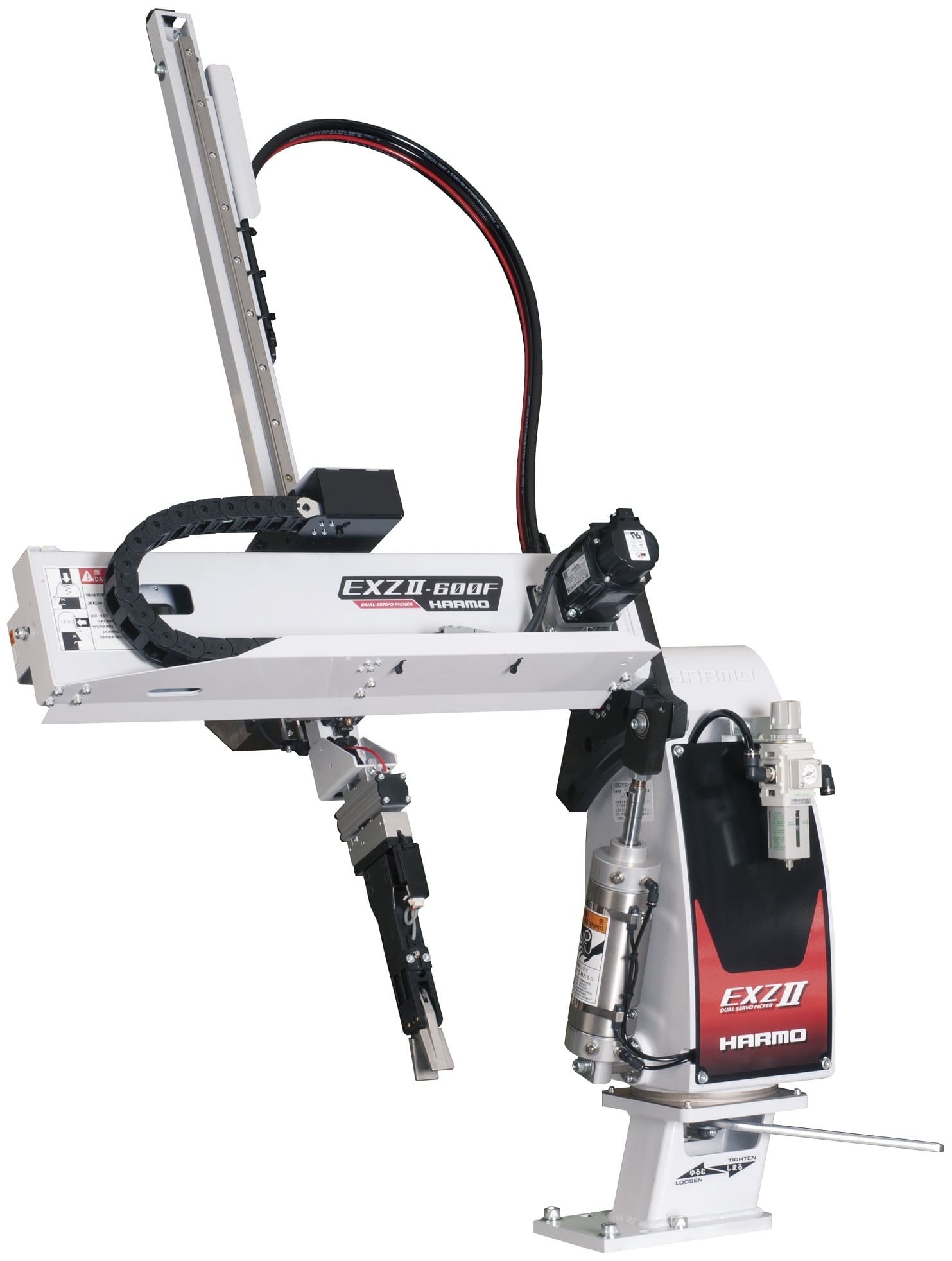

スイングタイプ取出ロボット｜EXZⅡシリーズ
2軸サーボ駆動タイプ
EXZⅡ-600（F）/800（F）
2軸サーボ駆動タイプ、2プレート対応
対応コントローラ

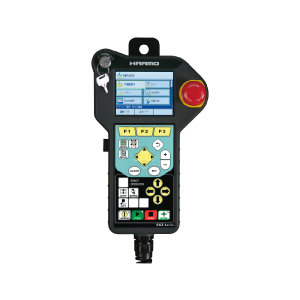

HRS-700
- 手になじみやすく、コンパクトな樹脂製ペンダント
- 3.5インチ カラーLCD採用により視認性を向上
- 2ヶ国語（日・英）の切替が可能。
- メモリバックアップ電池レス。データはEEPROMで保持
- 金型メモリ50型対応
- 一行ガイダンスを設け簡易的なHELPを表示します
- 設定系/操作系を解り易く配置させ最小限のキースイッチで操作性を向上
成形現場の課題解決

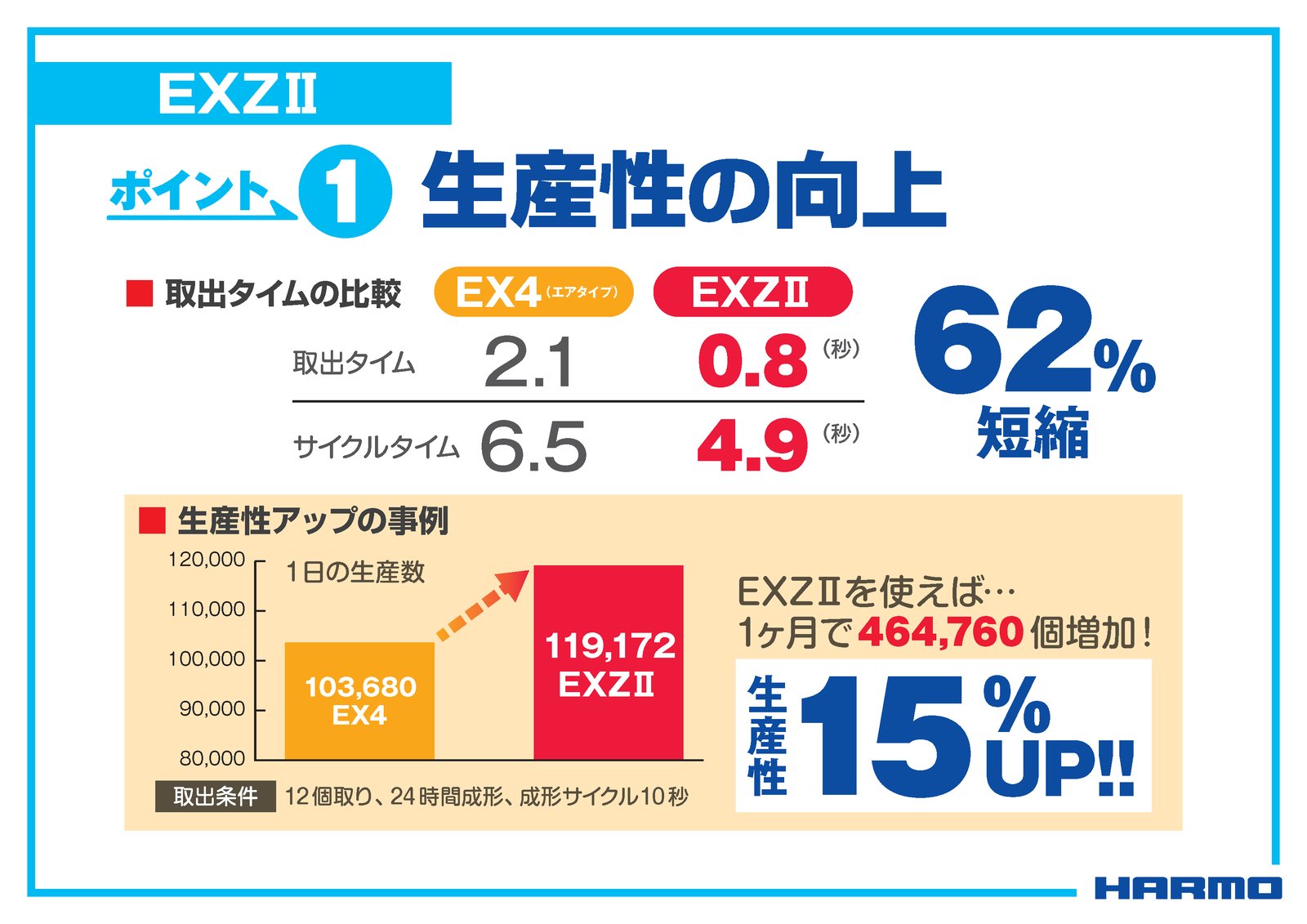

生産性の向上

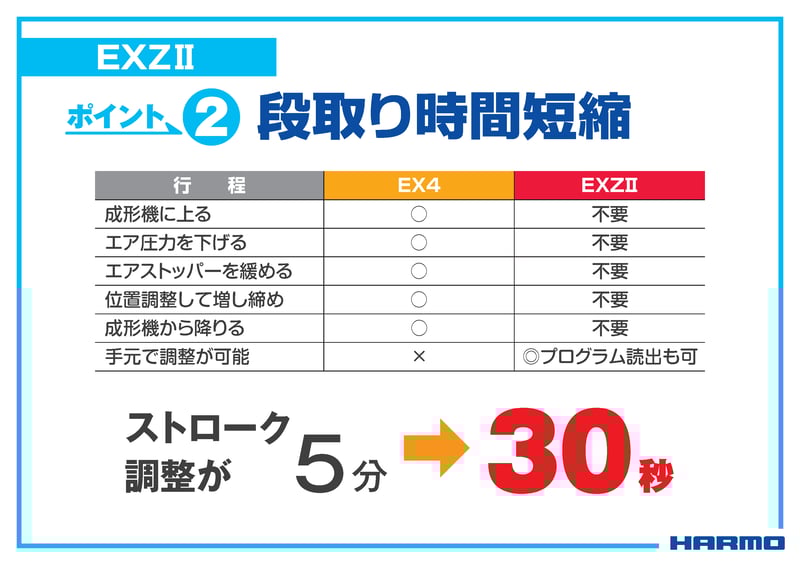

段取り時間の短縮
段取りの工程が大幅短縮（５工程→１工程）し、特に成形機を多くご使用のお客様には、段取り時間短縮に大きく貢献します。
エア駆動EX4タイプの場合（段取り時間5分）
- 成形機に登る
- エアの圧力を下げる
- エアストッパーを緩める
- 位置調整して増し締めし、エア圧力を戻す
-
成形機から降りる
EXZⅡタイプの場合（段取り時間30秒）
前後上下軸にサーボモータを採用することで、手元のコントローラで調整が完了

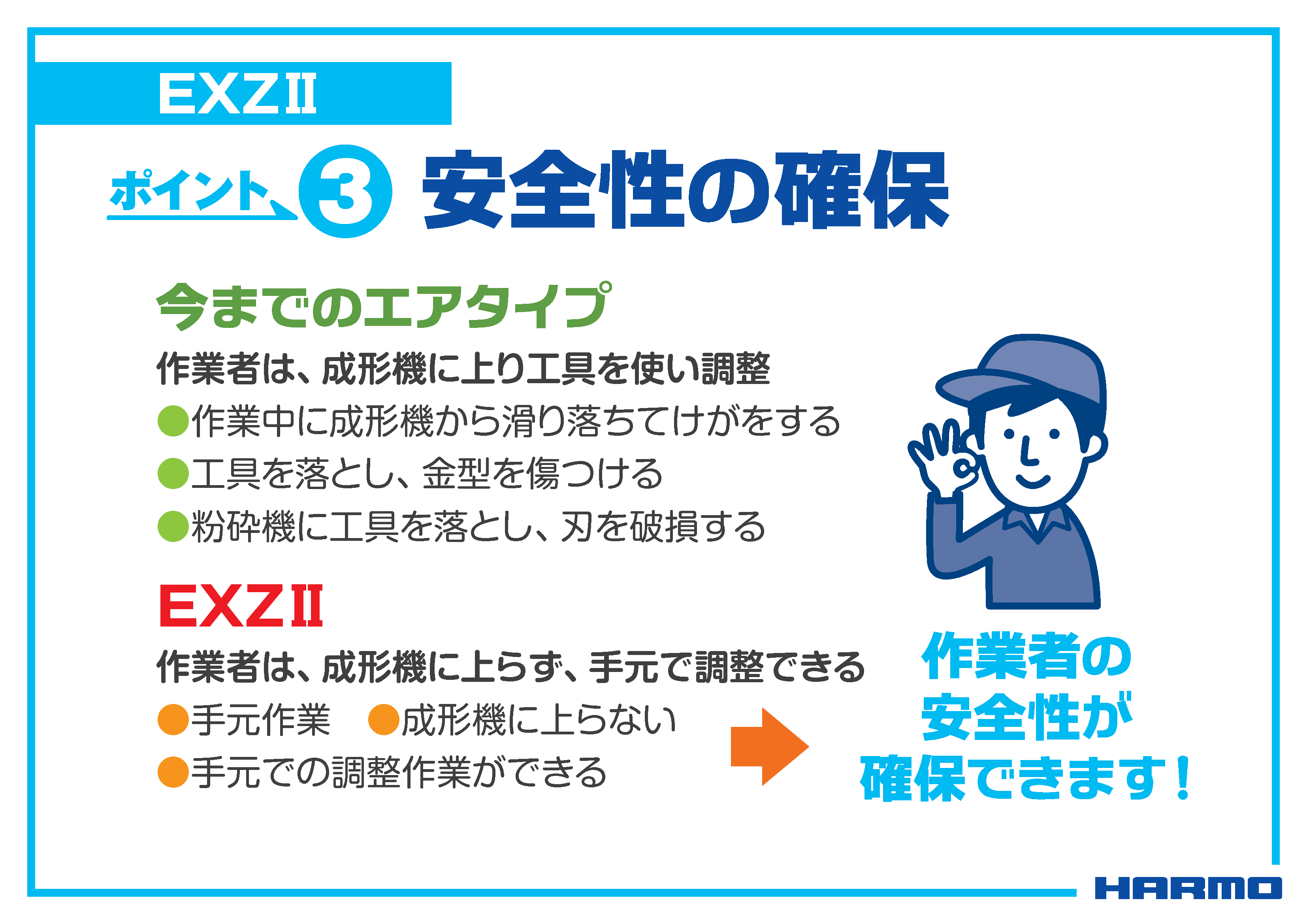

安全性の確保
作業者が成形機に上らず手元で調整できリスクが少ないため、作業者の安全性が確保できます。
今までのエアタイプの「起こり得る問題」
作業者が成形機に上り、工具を使って調整するため、リスクが多数
- 作業中に成形機から滑り落ちてけがをする
- 工具を落とし、金型を傷つける
- 粉砕機に工具を落とし、刃を破損する
EXZⅡの場合
作業者が成形機に上らず手元で調整できるため、リスクが少ない
- 手元作業
- 成形機に上らない
- 手元での調整作業ができる
取出ロボットの資料ダウンロード
スイングタイプロボットと竪型射出成形機用取出ロボット
射出成形品の取出し工程は取出しタイムを短縮することで、１ショットのサイクルタイムが大きく変わります。サイクルタイムや段取り時間の短縮、さらに耐久性やメンテナンス性にも着目しているハーモの取出ロボットのPDF資料です。
こんな方におすすめの資料です
- 射出成形品の取出しタイムを短縮したい
- 段取りを効率化したい
- 長く使える取出ロボットを探している
- メンテナンスが簡単な取出ロボットを探している
製品仕様
EXZⅡ-600（F）、EXZⅡ-800（F）| EXZⅡ-600（F） | EXZⅡ-800（F） | |
|---|---|---|
| メインアームストローク(mm) | 600（720） | 800 |
| 回転角度 (°) | 50～90（正、逆） | 50～90（正、逆） |
| チャック待機位置(mm) | 240【200】 | 240【200】 |
| メイン最大前進位置(mm) | 408【415】 | 528【535】 |
| メイン最小寄せ付け位置(mm) | 28【35】 | 28【35】 |
| 最大可搬製品質量（Kg) | 1.0【0.5】 | 1.0【0.5】 |
| 本体質量（コントローラ除く）（Kg) | 40 | 43 |
| 常用空気圧 (Mpa) | 0.5 | 0.5 |
| エア消費量 (ℓ/cyc"ANR") | 2.59 | 2.59 |
| 電源 (V) | 単相AC200V±10％（50Hz/60Hz） | 単相AC200V±10％（50Hz/60Hz） |
| 最大消費電力 (W) | 600 | 600 |
| ブレーカ（A） | 15 | 15 |
| EXZⅡ-600（F） | EXZⅡ-800（F） |
（ ） = オプション
【 】 = Fタイプ
