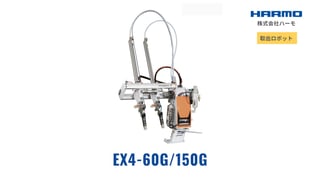

スイングタイプ取出ロボット｜EX4/EX4-G シリーズ
エア駆動タイプ（2プレート金型対応）

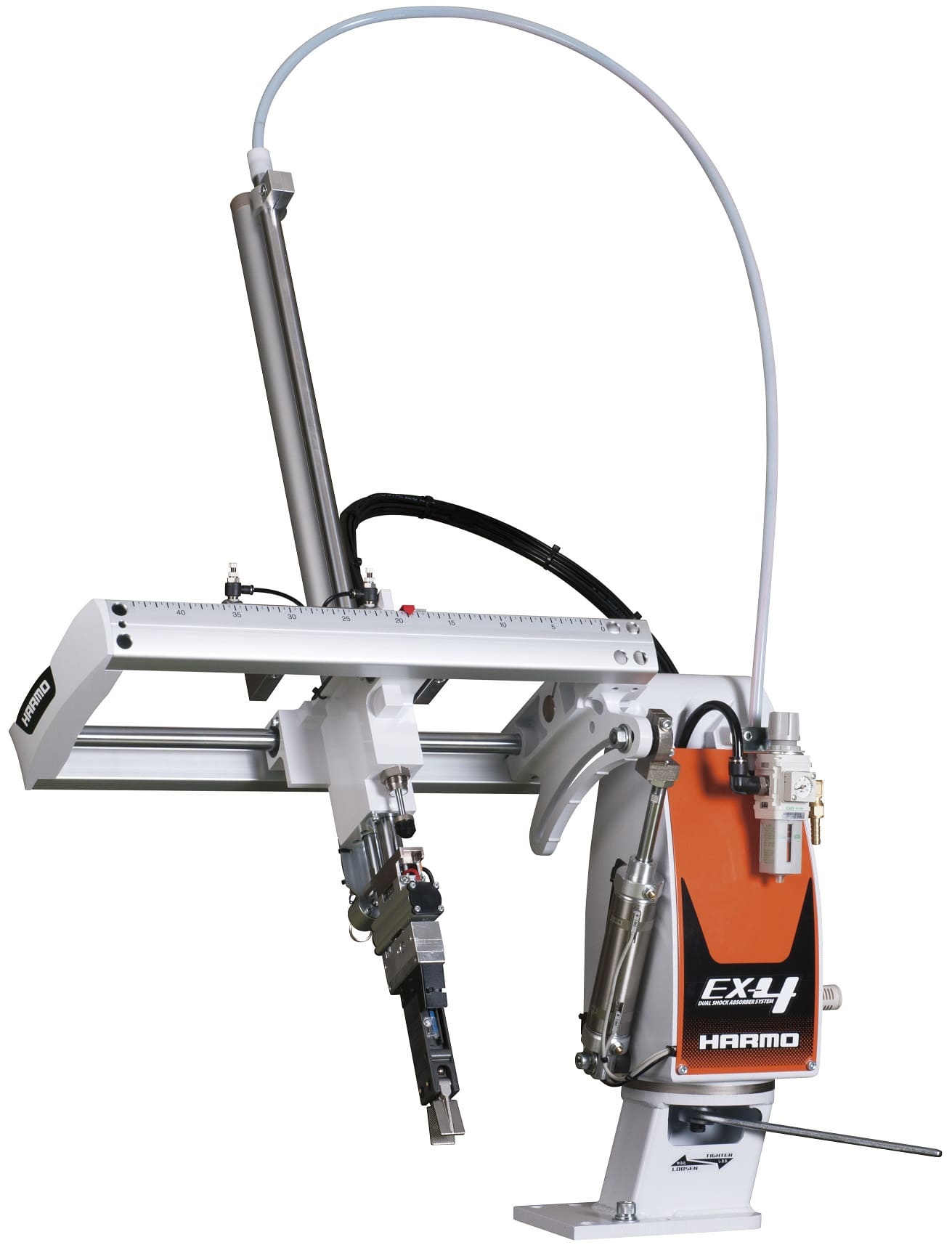

EX4-60（F）/150（F）
エア駆動タイプ、20〜150ton、2プレート対応、CE対応
対応コントローラ
HRS-40
金型メモリ50型対応

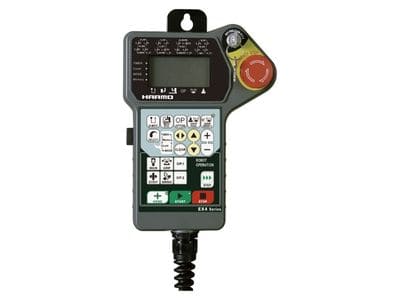

- 手になじみやすく、コンパクトな樹脂製ペンダント
- 画面は視認性に優れ、言語にこだわらないグラフィカルなアイコンで多彩に表現
- メモリバックアップ電池レス
- データはEEPROMで保持
- 金型メモリ50型対応
- 設定系／操作系を解り易く配置させ最小限のキースイッチで操作性を向上
取出ロボットの資料ダウンロード
スイングタイプロボットと竪型射出成形機用取出ロボット
射出成形品の取出し工程は取出しタイムを短縮することで、１ショットのサイクルタイムが大きく変わります。サイクルタイムや段取り時間の短縮、さらに耐久性やメンテナンス性にも着目しているハーモの取出ロボットのPDF資料です。
こんな方におすすめの資料です
- 射出成形品の取出しタイムを短縮したい
- 段取りを効率化したい
- 長く使える取出ロボットを探している
- メンテナンスが簡単な取出ロボットを探している
製品仕様
EX4-60、EX4-60F、EX4-150、EX4-150F
| EX4-60 | EX4-60F | EX4-150 | EX4-150F | |
|---|---|---|---|---|
| メイン上下ストローク（mm） | 470（※450） | 470（※450） |
570（※550） ［OP+100 670（※650）］ |
570（※550） ［OP+100 670（※650）］ |
| メイン前後ストローク（mm） | 75（100）（125）（150）（175） | 75（100）（125）（150）（175） | 75（100）（125）（150）（175） | 75（100）（125）（150）（175） |
| 回転角度（°） | 50～90 | 50～90 | 50～90 | 50～90 |
| 姿勢制御（°） | ー | 90 | ー | 90 |
| チャック待機位置（mm） | 200 | 200 | 200 | 200 |
| チャック前後調整量（mm） | 50～390 | 50～390 | 50～390 | 50～390 |
| 空気消費量（ℓ/cyc[ANR]） | 9.3 | 9.3 | 11 | 11 |
| 常用空気圧（MPa） | 0.5 | 0.5 | 0.5 | 0.5 |
| 最大可搬製品質量（kg） | 1.0 | 0.5 | 1.0 | 0.5 |
| 本体総質量（kg） | 32 | 32 | 33 | 33 |
| 電源（V） | 単相AC200（50Hz／60Hz） | 単相AC200（50Hz／60Hz） | 単相AC200（50Hz／60Hz） | 単相AC200（50Hz／60Hz） |
| 最大消費電力（W） | 17.5 | 17.5 | 17.5 | 17.5 |
| 電源設備容量 （VA） | 18 | 18 | 18 | 18 |
| 最大所要電流（A） | 0.09 | 0.09 | 0.09 | 0.09 |
| ブレーカ（A） | 1A（ヒューズ） 1A（Fuse） | 1A（ヒューズ） 1A（Fuse） | 1A（ヒューズ） 1A（Fuse） | 1A（ヒューズ） 1A（Fuse） |
| EX4-60 | EX4-60F | EX4-150 | EX4-150F |
※（ ）内はオプション
製品PDFはこちら
取出ロボットの定期点検をお薦めします
安定生産のためにハーモがサポート
取出ロボットの急なトラブルを未然に防ぐためには、定期的な点検による予防保全が不可欠です。ハーモのサービス担当がお客様の取出ロボットを定期的に点検し、必要な部品交換や修理をご提案いたします。
また、成形現場の自動化や射出成形機の安全規格である『JIS B6711』の改訂など、プロならではの視点でお客様の生産に役立つサポートをいたします。お困りごとがございましたら、お気軽に担当各営業所にご相談ください。
取出ロボット点検診断サービスのお問い合わせ
