海外限定｜トラバースタイプサーボモータ駆動取出ロボット

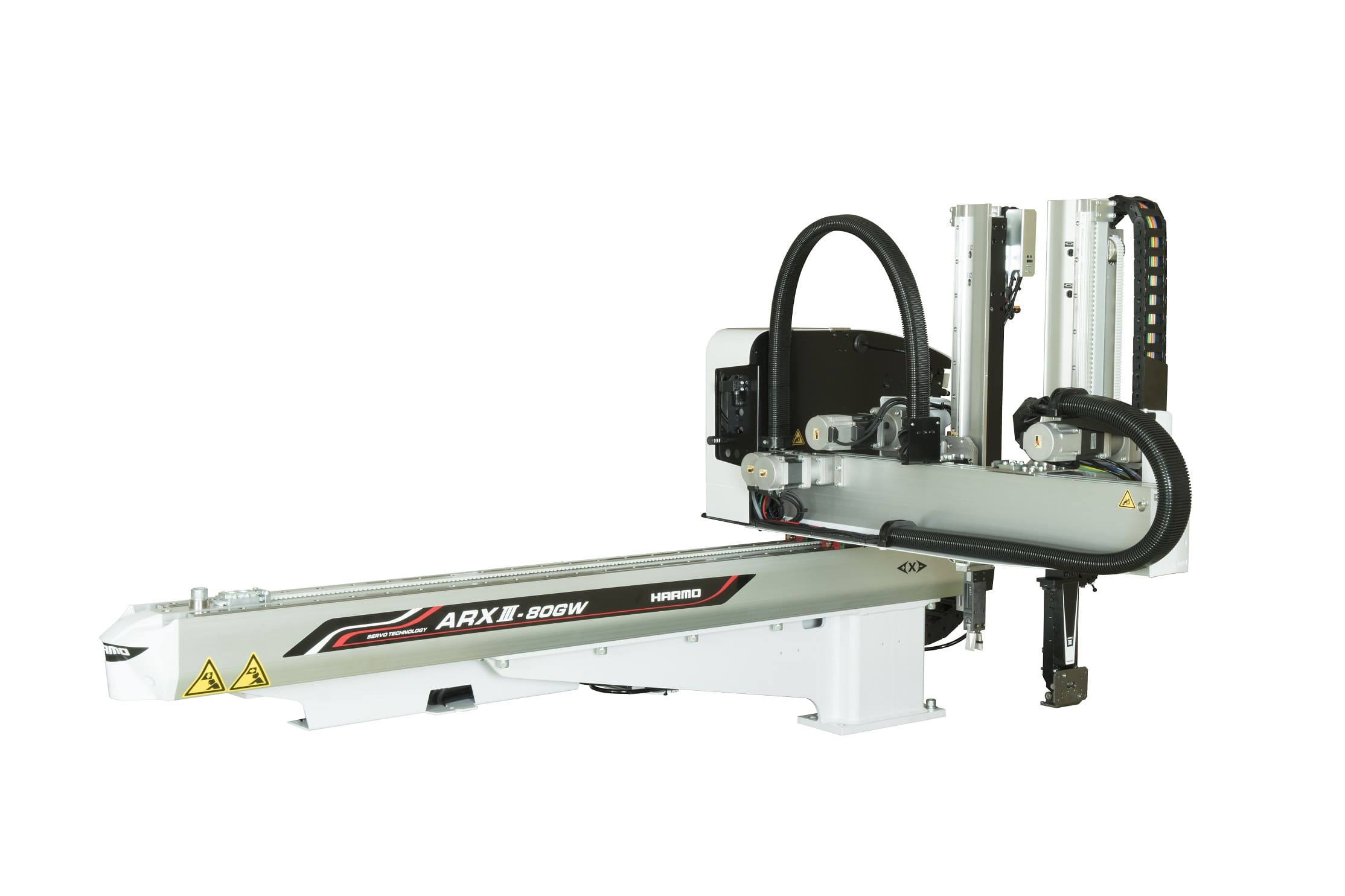

ARXⅢ-80SW･GW

海外限定、小型、対象成形機 40〜70ton、可搬重量3kg、2プレート/3プレート対応、低天井タイプ

製品PDFはこちら

	対象成形機（ton）	可搬重量	対応プレート（金型）	特徴1
ARXⅢ-80SW	40〜70	3	2	小型、低天井、海外限定
ARXⅢ-80GW	40〜70	3	3	小型、低天井、海外限定

可搬重量

3kg（アタッチメント含む）

製品動画

対応コントローラ

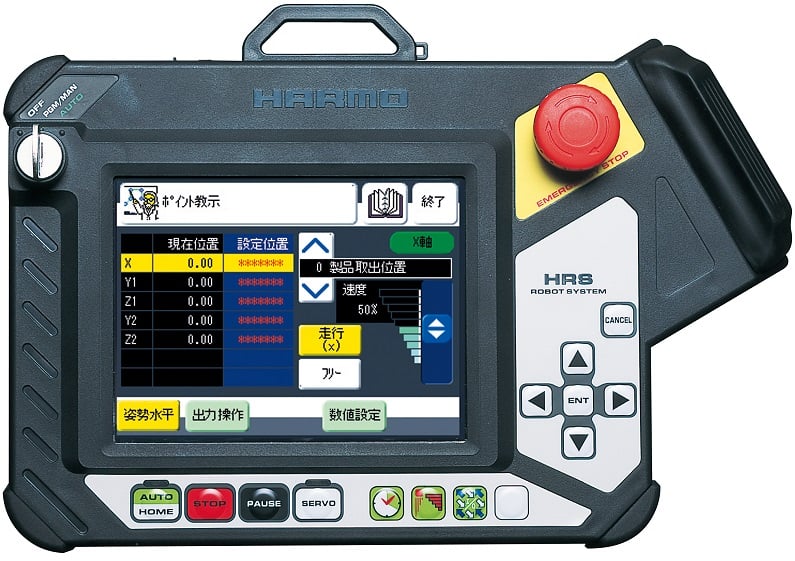

HRS-1200

クイックプログラム

現場でお客様がコントローラの画面上で容易にプログラムの追加を行うことができます。
取出機を動作させながらプログラムを作成できます。

グループ管理

増えていく金型データを取り引き先別、製品別にグループ管理できます。

フリーパレタイズ

製品解放位置を自由に256ポイント設定できます。

生産管理機能

生産モニタ及び生産環境設定により「生産終了時自動運転OFF」等の各種設定を行うことが出来ます。

言語切替

5ヶ国語（日・英・中・韓・タイ）切替標準装備。
他欧州言語等入替可。

周辺機器との連動（オプション）

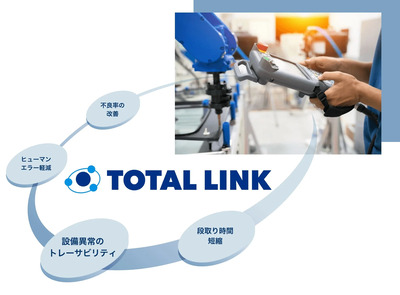

トータルリンク

周辺機器の設定、モニタを一括管理。段取り時間の短縮に貢献

ロボットの金型データで周辺機器を一括自動設定
ロボットで全周辺機器を一括起動
ロボット全周辺機器を一括でモニタリング

トータルリンクのページを見る

周辺機器通信（HAL-NET）

ハーモ『Fシリーズ周辺機器』との連動が可能です。取出ロボットの操作画面で、周辺機器が操作できます。

成形現場の課題解決

自動化・省人化

成形品の自動ゲートカット

人手不足解消や24時間操業を実現するのに、ハーモの「取り出しロボット×ニッパ装置＝自動化」はお役に立ちます。

事例1

テーブル型ニッパ装置メーカーで、1台300～500万円のところ、弊社のサーボ制御姿勢制御と待機ニッパを使って劇的に経費削減。

事例2

他社スイングタイプで取り出した4個どり部品のゲートカットを内職に出して月40万円かかっていたところを、弊社横走行ロボットと待機ニッパー使い自動化を実現。内職の費用が丸ごとコストダウン。

資料をダウンロードする

製品仕様

[{item=[ARXⅢ-80SW, ARXⅢ-80GW], pdf_group=[{pdf=https://8087610.fs1.hubspotusercontent-na1.net/hubfs/8087610/catalog/ar3-80sw-gw.pdf, pdf_text=製品PDFはこちら}], product=[{product_item=[6.75, 9.75], product_name=最大所要電流（A）}], rich_text=ARXⅢ-80SW、ARXⅢ-80GW, set={set20={set_item=[2400, 3400], set_title=電源設備容量（VA）}, set10={set_item=[90, 90], set_title=姿勢制御（°）}, set11={set_item=[8, 8], set_title=姿勢トルク（Nm）}, set12={set_item=[3（アタッチメント含む）, 3（アタッチメント含む）], set_title=最大可搬製品質量（kg）}, set13={set_item=[151, 171], set_title=本体質量（kg）}, set14={set_item=[1936 × 1358 × 1001, 1936 × 1358 × 1001], set_title=横幅×奥行×全高（mm）}, set15={set_item=[0.5, 0.5], set_title=常用空気圧（MPa）}, set16={set_item=[0.62, 0.64], set_title=エア消費量 ※（ℓ/cyc[ANR]）}, check=true, set17={set_item=[デジタル AC サーボモーター, デジタル AC サーボモーター], set_title=制御方式}, set18={set_item=[三相 AC200V～220V ± 10%（ 50Hz/60Hz） / 単相 AC200V～220V ± 5%（ 50Hz/60Hz）, 三相 AC200V～220V ± 10%（ 50Hz/60Hz） / 単相 AC200V～220V ± 5%（ 50Hz/60Hz）], set_title=電源（V）}, set19={set_item=[1000, 1600], set_title=最大消費電力（W）}, set1={set_title=対象成形機（ton）}, set2={set_item=[750, 750], set_title=メイン上下ストローク（mm）}, set3={set_item=[ー, 800], set_title=サブ上下ストローク（mm）}, set4={set_item=[502（98～600）, 395（205～600）], set_title=メイン前後ストローク（mm）}, set5={set_item=[ー, 395（79～474）], set_title=サブ前後ストローク（mm）}, set6={set_item=[1200【1600】, 1200【1600】], set_title=横走行ストローク（mm）}, set7={set_item=[150, 150], set_title=メイン待機位置（mm）}, set8={set_item=[600, 600], set_title=メイン最大前進位置（mm）}, set9={set_item=[ー, 79], set_title=サブ最小寄せ付け位置（mm）}}}]

ARXⅢ-80SW、ARXⅢ-80GW

	ARXⅢ-80SW	ARXⅢ-80GW
メイン上下ストローク（mm）	750	750
サブ上下ストローク（mm）	ー	800
メイン前後ストローク（mm）	502（98～600）	395（205～600）
サブ前後ストローク（mm）	ー	395（79～474）
横走行ストローク（mm）	1200【1600】	1200【1600】
メイン待機位置（mm）	150	150
メイン最大前進位置（mm）	600	600
サブ最小寄せ付け位置（mm）	ー	79
姿勢制御（°）	90	90
姿勢トルク（Nm）	8	8
最大可搬製品質量（kg）	3（アタッチメント含む）	3（アタッチメント含む）
本体質量（kg）	151	171
横幅×奥行×全高（mm）	1936 × 1358 × 1001	1936 × 1358 × 1001
常用空気圧（MPa）	0.5	0.5
エア消費量 ※（ℓ/cyc[ANR]）	0.62	0.64
制御方式	デジタル AC サーボモーター	デジタル AC サーボモーター
電源（V）	三相 AC200V～220V ± 10%（ 50Hz/60Hz） / 単相 AC200V～220V ± 5%（ 50Hz/60Hz）	三相 AC200V～220V ± 10%（ 50Hz/60Hz） / 単相 AC200V～220V ± 5%（ 50Hz/60Hz）
最大消費電力（W）	1000	1600
電源設備容量（VA）	2400	3400
最大所要電流（A）	6.75	9.75
