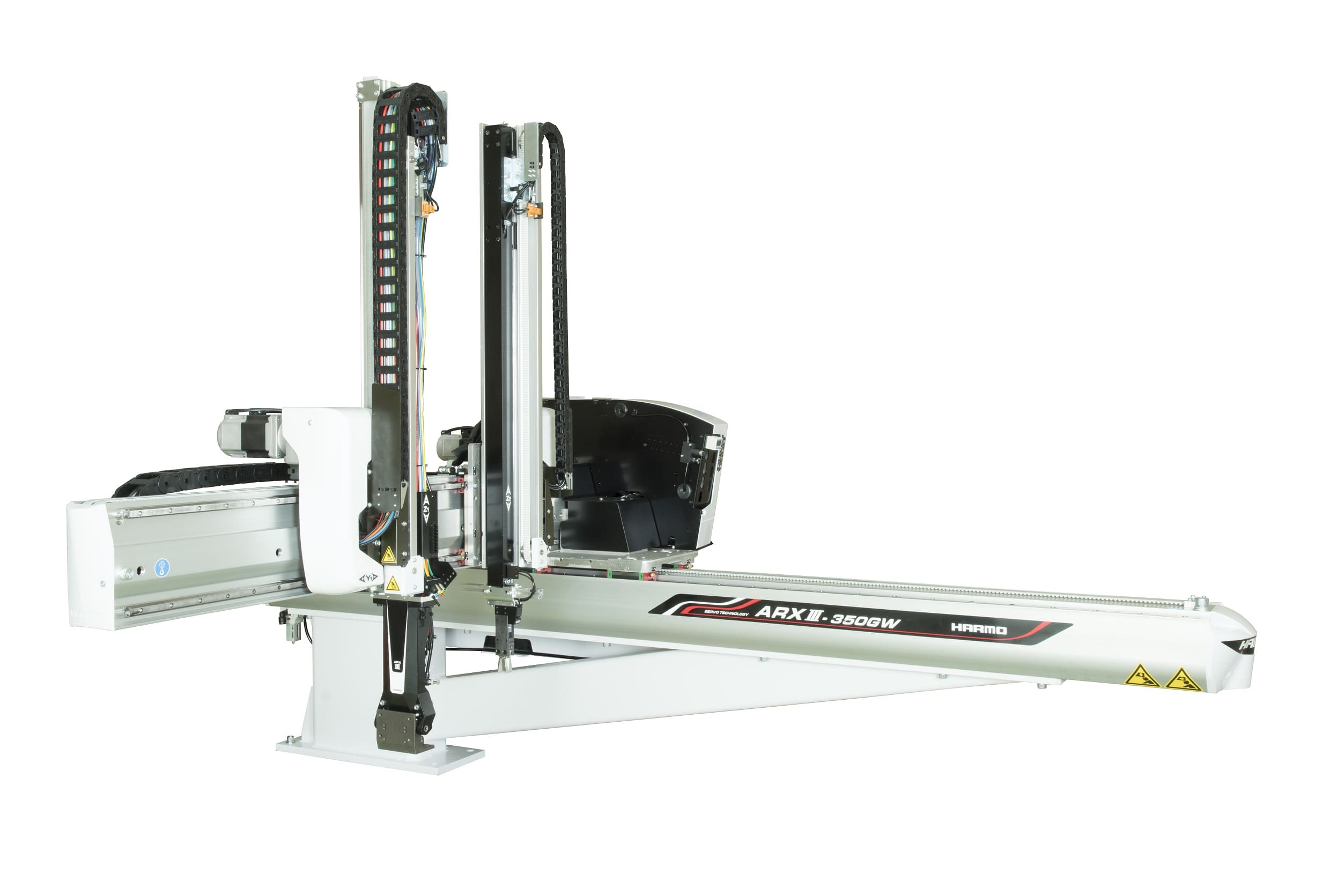

トラバースタイプサーボモータ駆動取出ロボット

海外限定（大型・低天井）

ARXⅢ-350/550SW･GW

大型、250〜600ton、2プレート/3プレート対応、低天井タイプ

取出ロボット｜ARXIII-350/550SW･GW｜株式会社ハーモ

海外限定｜トラバースタイプ サーボモータ駆動取出ロボット

ARXⅢ-350/550SW･GW

海外限定、大型、250〜600ton、可搬重量5～15kg、2プレート/3プレート対応、低天井タイプ

製品カタログはこちら



  対象成形機
（ton）		 可搬重量 対応プレート
（金型）		 特徴1
ARXⅢ-350SW 250〜500 12 2 大型、低天井、海外限定
ARXⅢ-350GW 250〜500 12 3 大型、低天井、海外限定
ARXⅢ-350SW-H 250〜500 5 2 大型、低天井、海外限定
ARXⅢ-350GW-H 250〜500 5 3 大型、低天井、海外限定
ARXⅢ-550SW 400〜600 12 2 大型、低天井、海外限定
ARXⅢ-550GW 400〜600 12 3 大型、低天井、海外限定
ARXⅢ-550SW-W 400〜600 15 2 大型、低天井、海外限定
ARXⅢ-550GW-W 400〜600 15 3 大型、低天井、海外限定

可搬重量

5〜15kg（アタッチメント含む）

製品動画

対応コントローラ

HRS-1200

クイックプログラム

  • 現場でお客様がコントローラの画面上で容易にプログラムの追加を行うことができます。
  • 取出機を動作させながらプログラムを作成できます。

グループ管理

  • 増えていく金型データを取り引き先別、製品別にグループ管理できます。

フリーパレタイズ

  • 製品解放位置を自由に256ポイント設定できます。

生産管理機能

  • 生産モニタ及び生産環境設定により「生産終了時自動運転OFF」等の各種設定を行うことが出来ます。

言語切替

  • 5ヶ国語（日・英・中・韓・タイ）切替標準装備。
  • 他欧州言語等入替可。
HRS-1200

周辺機器との連動（オプション）

トータルリンク

周辺機器の設定、モニタを一括管理。段取り時間の短縮に貢献

  • ロボットの金型データで周辺機器を一括自動設定
  • ロボットで全周辺機器を一括起動
  • ロボット全周辺機器を一括でモニタリング
トータルリンクのページを見る
周辺機器との連動｜トータルリンク｜株式会社ハーモ

周辺機器通信（HAL-NET）

ハーモ『Fシリーズ周辺機器』との連動が可能です。取出ロボットの操作画面で、周辺機器が操作できます。

HAL-NET｜aシリーズ｜株式会社ハーモ

成形現場の課題解決

自動化・省人化

成形品の自動ゲートカット

人手不足解消や24時間操業を実現するのに、ハーモの「取り出しロボット×ニッパ装置＝自動化」はお役に立ちます。



事例1

テーブル型ニッパ装置メーカーで、1台300～500万円のところ、弊 社のサーボ制御姿勢制御と待機ニッパを使って劇的に経費削減。



事例2

他社スイングタイプで取り出した4個どり部品のゲートカットを内職に出して月40万円かかっていたところを、弊社横走行ロボットと待機ニッパー使い自動化を実現。内職の費用が丸ごとコストダウン。

資料をダウンロードする
なぜゲートカットが増えているのか?-mini
{module_16663313099924={body={cat=[{item=[ARXⅢ-350SW, ARXⅢ-350GW, ARXⅢ-350SW-H, ARXⅢ-350GW-H, ARXⅢ-550SW, ARXⅢ-550GW, ARXⅢ-550SW-W, ARXⅢ-550GW-W], pdf_group=[{pdf=https://8087610.fs1.hubspotusercontent-na1.net/hubfs/8087610/catalog/arx3-350-550sw-gw.pdf, pdf_text=製品PDFはこちら}], product=[{product_item=[8.50, 11.50, 8.50, 11.50, 9.50, 13.50, 9.50, 13.50], product_name=最大所要電流（A）}], rich_text=

ARXⅢ-350SW、ARXⅢ-350GW、ARXⅢ-350SW-H、ARXⅢ-350GW-H、ARXⅢ-550SW、ARXⅢ-550GW、ARXⅢ-550SW-W、ARXⅢ-550GW-W

, set={set20={set_item=[3000, 4000, 3000, 4000, 3300, 4700, 3300, 4700], set_title=電源設備容量（VA）}, set10={set_item=[90, 90, 90, 90, 90, 90, 90, 90], set_title=姿勢制御（°）}, set11={set_item=[35.2, 35.2, 22.7, 22.7, 35.2, 35.2, 40.1, 40.1], set_title=姿勢トルク（Nm）}, set12={set_item=[12（アタッチメント含む）, 12（アタッチメント含む）, 5（アタッチメント含む）, 5（アタッチメント含む）, 12（アタッチメント含む）, 12（アタッチメント含む）, 15（アタッチメント含む）, 15（アタッチメント含む）], set_title=最大可搬製品質量（kg）}, set13={set_item=[291, 314, 291, 314, 354, 376, 356, 378], set_title=本体質量（kg）}, set14={set_item=[2576×1800×1499, 2576×1800×1499, 2576×1800×1499, 2576×1800×1499, 2761×2020×1612, 2761×2020×1612, 2761×2020×1612, 2761×2020×1612], set_title=横幅×奥行×全高（mm）}, set15={set_item=[0.5, 0.5, 0.5, 0.5, 0.5, 0.5, 0.5, 0.5], set_title=常用空気圧（MPa）}, set16={set_item=[1.86, 1.88, 1.86, 1.88, 1.86, 1.88, 2.7, 2.72], set_title=エア消費量 ※（ℓ/cyc[ANR]）}, check=true, set17={set_item=[デジタル AC サーボモーター, デジタル AC サーボモーター, デジタル AC サーボモーター, デジタル AC サーボモーター, デジタル AC サーボモーター, デジタル AC サーボモーター, デジタル AC サーボモーター, デジタル AC サーボモーター], set_title=制御方式}, set18={set_item=[三相 AC200V～220V ± 10%（ 50Hz/60Hz） / 単相 AC200V～220V ± 5%（ 50Hz/60Hz）, 三相 AC200V～220V ± 10%（ 50Hz/60Hz） / 単相 AC200V～220V ± 5%（ 50Hz/60Hz）, 三相 AC200V～220V ± 10%（ 50Hz/60Hz） / 単相 AC200V～220V ± 5%（ 50Hz/60Hz）, 三相 AC200V～220V ± 10%（ 50Hz/60Hz） / 単相 AC200V～220V ± 5%（ 50Hz/60Hz）, 三相 AC200V～220V ± 10%（ 50Hz/60Hz） / 単相 AC200V～220V ± 5%（ 50Hz/60Hz）, 三相 AC200V～220V ± 10%（ 50Hz/60Hz） / 単相 AC200V～220V ± 5%（ 50Hz/60Hz）, 三相 AC200V～220V ± 10%（ 50Hz/60Hz） / 単相 AC200V～220V ± 5%（ 50Hz/60Hz）, 三相 AC200V～220V ± 10%（ 50Hz/60Hz） / 単相 AC200V～220V ± 5%（ 50Hz/60Hz）], set_title=電源（V）}, set19={set_item=[1700, 2300, 1700, 2300, 1700, 2300, 1700, 2300], set_title=最大消費電力（W）}, set1={set_title=対象成形機（ton）}, set2={set_item=[1200, 1200, 1200, 1200, 1400, 1400, 1400, 1400], set_title=メイン上下ストローク（mm）}, set3={set_item=[ー, 1250, ー, 1250, ー, 1450, ー, 1450], set_title=サブ上下ストローク（mm）}, set4={set_item=[955（120～1075）, 848（227～1075）, 955（120～1075）, 848（227～1075）, 1188（112～1300）, 1058（277～1335）, 1188（147～1335）, 1058（277～1335）], set_title=メイン前後ストローク（mm）}, set5={set_item=[ー, 848（80～928）, ー, 848（80～928）, ー, 1058（97～1155）, ー, 1058（97～1155）], set_title=サブ前後ストローク（mm）}, set6={set_item=[1800【2000】, 1800【2000】, 1800【2000】, 1800【2000】, 2000【2600】, 2000【2600】, 2000【2600】, 2000【2600】], set_title=横走行ストローク（mm）}, set7={set_item=[300, 300, 300, 300, 200, 200, 200, 200], set_title=メイン待機位置（mm）}, set8={set_item=[1075, 1075, 1075, 1075, 1300, 1300, 1335, 1335], set_title=メイン最大前進位置（mm）}, set9={set_item=[ー, 80, ー, 80, ー, 97, ー, 97], set_title=サブ最小寄せ付け位置（mm）}}}], module_id=88964301411, rich_textarea=※ 吸着エジェクタ使用時は１連追加ごとに 46ℓ /min[ANR] が別に消費
【　】内はオプション}, css={}, child_css={}, id=module_16663313099924, name=module_16663313099924, type=module, order=30, label=製品区分（仕様）, smart_type=null, styles={}, module_id=88964301411}, module_16626880577173={body={list=[海外限定, 大型, 250〜600ton, 2プレート/3プレート対応, 低天井タイプ, ARXⅢシリーズ, 取り出しロボット]}, css={}, child_css={}, id=module_16626880577173, name=module_16626880577173, type=module, order=23, smart_type=null, styles={}}, module_16626181365475={body={module_id=84294488095, tag={id=86254715537, name=ARXⅢシリーズ（海外限定）, slug=arxシリーズ海外限定}}, css={}, child_css={}, id=module_16626181365475, name=module_16626181365475, type=module, order=35, label=製品情報リンク, smart_type=null, styles={}, module_id=84294488095}, module_166244587591913={body={group=[{img_and_text={description=

クイックプログラム

  • 現場でお客様がコントローラの画面上で容易にプログラムの追加を行うことができます。
  • 取出機を動作させながらプログラムを作成できます。

グループ管理

  • 増えていく金型データを取り引き先別、製品別にグループ管理できます。

フリーパレタイズ

  • 製品解放位置を自由に256ポイント設定できます。

生産管理機能

  • 生産モニタ及び生産環境設定により「生産終了時自動運転OFF」等の各種設定を行うことが出来ます。

言語切替

  • 5ヶ国語（日・英・中・韓・タイ）切替標準装備。
  • 他欧州言語等入替可。
, img={alt=HRS-1200, height=561, loading=lazy, max_height=561, max_width=795, size_type=auto_custom_max, src=https://8087610.fs1.hubspotusercontent-na1.net/hubfs/8087610/products2022/HRS-1200.jpg, width=795}}, link={link={no_follow=false, open_in_new_tab=true, url={content_id=null, href=https://www.injection-molding.jp/document/automate-the-packaging-process, type=EXTERNAL}}, link_text=}, title=対応コントローラ, title_mid=HRS-1200, title_sm=}, {img_and_text={description=
  • ロボットの金型データで周辺機器を一括自動設定
  • ロボットで全周辺機器を一括起動
  • ロボット全周辺機器を一括でモニタリング
, img={alt=周辺機器との連動｜トータルリンク｜株式会社ハーモ, height=295, loading=lazy, max_height=295, max_width=400, size_type=auto, src=https://8087610.fs1.hubspotusercontent-na1.net/hubfs/8087610/img_totallink_main-mini.jpg, width=400}}, link={link={no_follow=false, open_in_new_tab=true, url={content_id=91280288566, href=null, type=CONTENT}}, link_text=トータルリンクのページを見る}, title=周辺機器との連動（オプション）, title_mid=トータルリンク, title_sm=周辺機器の設定、モニタを一括管理。段取り時間の短縮に貢献}, {img_and_text={description=

ハーモ『Fシリーズ周辺機器』との連動が可能です。取出ロボットの操作画面で、周辺機器が操作できます。

, img={alt=HAL-NET｜aシリーズ｜株式会社ハーモ, height=300, loading=lazy, max_height=300, max_width=781, size_type=auto, src=https://8087610.fs1.hubspotusercontent-na1.net/hubfs/8087610/products2022/HAL-NET%7Ca%E3%82%B7%E3%83%AA%E3%83%BC%E3%82%BA%7C%E6%A0%AA%E5%BC%8F%E4%BC%9A%E7%A4%BE%E3%83%8F%E3%83%BC%E3%83%A2-mini.jpg, width=781}}, link={link={no_follow=false, open_in_new_tab=false, url={content_id=80797540268, href=null, type=CONTENT}}, link_text=}, title=, title_mid=周辺機器通信（HAL-NET）}, {img_and_text={description=

人手不足解消や24時間操業を実現するのに、ハーモの「取り出しロボット×ニッパ装置＝自動化」はお役に立ちます。



事例1

テーブル型ニッパ装置メーカーで、1台300～500万円のところ、弊 社のサーボ制御姿勢制御と待機ニッパを使って劇的に経費削減。



事例2

他社スイングタイプで取り出した4個どり部品のゲートカットを内職に出して月40万円かかっていたところを、弊社横走行ロボットと待機ニッパー使い自動化を実現。内職の費用が丸ごとコストダウン。

, img={alt=なぜゲートカットが増えているのか?-mini, height=529, loading=lazy, max_height=529, max_width=932, size_type=auto, src=https://8087610.fs1.hubspotusercontent-na1.net/hubfs/8087610/products2022/%E3%81%AA%E3%81%9C%E3%82%B2%E3%83%BC%E3%83%88%E3%82%AB%E3%83%83%E3%83%88%E3%81%8C%E5%A2%97%E3%81%88%E3%81%A6%E3%81%84%E3%82%8B%E3%81%AE%E3%81%8B%3F-mini.jpg, width=932}}, link={link={no_follow=false, open_in_new_tab=true, url={content_id=null, href=https://www.injection-molding.jp/document/gate-cut, type=EXTERNAL}}, link_text=資料をダウンロードする}, title=成形現場の課題解決, title_mid=自動化・省人化, title_sm=成形品の自動ゲートカット}]}, css={}, child_css={}, id=module_166244587591913, name=module_166244587591913, type=module, order=28, smart_type=null, styles={}}, module_16619243854505={body={cat=[{item=[対象成形機
（ton）, 可搬重量, 対応プレート
（金型）, 特徴1], product=[{product_item=[250〜500, 12, 2, 大型、低天井、海外限定], product_name=ARXⅢ-350SW}, {product_item=[250〜500, 12, 3, 大型、低天井、海外限定], product_name=ARXⅢ-350GW}, {product_item=[250〜500, 5, 2, 大型、低天井、海外限定], product_name=ARXⅢ-350SW-H}, {product_item=[250〜500, 5, 3, 大型、低天井、海外限定], product_name=ARXⅢ-350GW-H}, {product_item=[400〜600, 12, 2, 大型、低天井、海外限定], product_name=ARXⅢ-550SW}, {product_item=[400〜600, 12, 3, 大型、低天井、海外限定], product_name=ARXⅢ-550GW}, {product_item=[400〜600, 15, 2, 大型、低天井、海外限定], product_name=ARXⅢ-550SW-W}, {product_item=[400〜600, 15, 3, 大型、低天井、海外限定], product_name=ARXⅢ-550GW-W}], sub_title=}], rich_textarea=

ARXⅢ-350/550SW･GW

海外限定、大型、250〜600ton、可搬重量5～15kg、2プレート/3プレート対応、低天井タイプ

製品カタログはこちら



, title=海外限定｜トラバースタイプ サーボモータ駆動取出ロボット}, css={}, child_css={}, id=module_16619243854505, name=module_16619243854505, type=module, order=26, smart_type=null, styles={}}, module_16620854806895={body={group=[{youtube={height=113, max_height=113, max_width=200, oembed_response={provider_url=https://www.youtube.com/, width=200, height=113, html=, thumbnail_width=480, version=1.0, title=中国向けトラバースタイプサーボモータ駆動取出ロボット「ARXIIIシリーズ」, provider_name=YouTube, type=video, thumbnail_height=360, author_url=https://www.youtube.com/channel/UC_zY4lyMUqaDmllWx3Oad9Q, thumbnail_url=https://i.ytimg.com/vi/XkEC7nhPINM/hqdefault.jpg, author_name=株式会社ハーモ HARMO Channel}, oembed_url=https://youtu.be/XkEC7nhPINM, size_type=auto_full_width, source_type=oembed, width=200}}], richtext_area=

可搬重量

5〜15kg（アタッチメント含む）

製品動画

, title=}, css={}, child_css={}, id=module_16620854806895, name=module_16620854806895, type=module, order=27, smart_type=null, styles={}}, module_16663320255057={body={group=[{img_and_text={img={loading=lazy, size_type=auto, src=}}, link={link={no_follow=false, open_in_new_tab=false, url={content_id=null, href=, type=EXTERNAL}}}, title=標準仕様, two_column={left=
  • 製品チャック
  • 吸着回路
  • メインスプールチャック
  • 自動運転中微調整機能
  • 金型メモリ（500型）
  • 言語切替機能（5ヶ国語）
  • 型上姿勢水平
  • 走行途中姿勢制御
  • 型外待機
  • 下降待機
  • 成形不良排出
  • 初期不良排出カウンタ
  • 製品・ランナ型内解放
  • ランナ途中解放
  • メイン動作切替
  • 等ピッチパレタイズ
  • 異ピッチパレタイズ
, right=
  • 多数個置き（4P）
  • 型上水平待機
  • 後退待機
  • かんたんキー（タイマー、速度、I/O）
  • I/Oグラフ
  • サーボモニタ
  • 確認運転
  • 段取り換え位置設定
  • パスワード設定
  • 各種ログ機能
  • サンプリング
  • サンプリングカウンタ
  • パス動作
  • クイックプログラム（追加256ステップ64ポイント）
  • フリーパレタイズ（256P）
  • サブ独立制御
  • 生産終了時自動OFF
}}, {img_and_text={img={loading=lazy, size_type=auto, src=}}, link={link={no_follow=false, open_in_new_tab=false, url={content_id=null, href=, type=EXTERNAL}}}, title=オプション, two_column={left=
  • 製品チャック2連
  • 製品チャック4連
  • 吸着回路2連
  • 吸着回路4連
  • 真空破壊付き吸着
  • 真空破壊付き吸着2連
  • 真空破壊付き吸着4連
  • TAニッパ（ハンドル無）
  • 待機ニッパ寄せ付けバルブ
  • 表示灯（1色／3色）
  • トラバースエンド支柱
, right=
  • 圧力監視
  • 指定色
  • エアーブロー
  • コンベヤ信号
  • ストッカー信号
  • チャックニッパ
  • バルブ増設
  • チャック回転機構
  • HAL-NET（周辺機器通信）
  • 簡易ワンタッチチャック
}}], module_id=88964192836}, css={}, child_css={}, id=module_16663320255057, name=module_16663320255057, type=module, order=31, label=見出し＋画像＋テキスト（仕様）, smart_type=null, styles={}, module_id=88964192836}, module_166140871905214={body={cta=[], description=

大型、250〜600ton、2プレート/3プレート対応、低天井タイプ

, img={alt=取出ロボット｜ARXIII-350/550SW･GW｜株式会社ハーモ, height=1671, loading=lazy, max_height=1671, max_width=2506, size_type=auto_custom_max, src=https://8087610.fs1.hubspotusercontent-na1.net/hubfs/8087610/products2022/ARX3-350GW_mini.jpg, width=2506}, product_name=ARXⅢ-350/550SW･GW, title=海外限定（大型・低天井）, title_small=トラバースタイプサーボモータ駆動取出ロボット}, css={}, child_css={}, id=module_166140871905214, name=module_166140871905214, type=module, order=24, smart_type=null, styles={}}, module_166251967316512={body={cta=[e0e974c3-fbcf-4a96-b4c9-154d57364f89, ae30059c-76ca-49ef-a35b-ab1081652f1c, bf24a599-caa2-4808-add3-b966820771b2], module_id=84164376927}, css={}, child_css={}, id=module_166251967316512, name=module_166251967316512, type=module, order=35, label=製品情報CTA, smart_type=null, styles={}, module_id=84164376927, deleted_at=1680760128340}, module_16620856721946={body={column=2, card=[{img={size_type=auto, src=, alt=null, loading=lazy}, description=



取り出しロボットと成形周辺機器のトータルリンクによる良品不良品仕分け

}]}, css={}, child_css={}, id=module_16620856721946, name=module_16620856721946, type=module, order=10, label=マルチカラム, smart_type=null, styles={}, module_id=73667907918, deleted_at=1662086842862}}

製品仕様

[{item=[ARXⅢ-350SW, ARXⅢ-350GW, ARXⅢ-350SW-H, ARXⅢ-350GW-H, ARXⅢ-550SW, ARXⅢ-550GW, ARXⅢ-550SW-W, ARXⅢ-550GW-W], pdf_group=[{pdf=https://8087610.fs1.hubspotusercontent-na1.net/hubfs/8087610/catalog/arx3-350-550sw-gw.pdf, pdf_text=製品PDFはこちら}], product=[{product_item=[8.50, 11.50, 8.50, 11.50, 9.50, 13.50, 9.50, 13.50], product_name=最大所要電流（A）}], rich_text=

ARXⅢ-350SW、ARXⅢ-350GW、ARXⅢ-350SW-H、ARXⅢ-350GW-H、ARXⅢ-550SW、ARXⅢ-550GW、ARXⅢ-550SW-W、ARXⅢ-550GW-W

, set={set20={set_item=[3000, 4000, 3000, 4000, 3300, 4700, 3300, 4700], set_title=電源設備容量（VA）}, set10={set_item=[90, 90, 90, 90, 90, 90, 90, 90], set_title=姿勢制御（°）}, set11={set_item=[35.2, 35.2, 22.7, 22.7, 35.2, 35.2, 40.1, 40.1], set_title=姿勢トルク（Nm）}, set12={set_item=[12（アタッチメント含む）, 12（アタッチメント含む）, 5（アタッチメント含む）, 5（アタッチメント含む）, 12（アタッチメント含む）, 12（アタッチメント含む）, 15（アタッチメント含む）, 15（アタッチメント含む）], set_title=最大可搬製品質量（kg）}, set13={set_item=[291, 314, 291, 314, 354, 376, 356, 378], set_title=本体質量（kg）}, set14={set_item=[2576×1800×1499, 2576×1800×1499, 2576×1800×1499, 2576×1800×1499, 2761×2020×1612, 2761×2020×1612, 2761×2020×1612, 2761×2020×1612], set_title=横幅×奥行×全高（mm）}, set15={set_item=[0.5, 0.5, 0.5, 0.5, 0.5, 0.5, 0.5, 0.5], set_title=常用空気圧（MPa）}, set16={set_item=[1.86, 1.88, 1.86, 1.88, 1.86, 1.88, 2.7, 2.72], set_title=エア消費量 ※（ℓ/cyc[ANR]）}, check=true, set17={set_item=[デジタル AC サーボモーター, デジタル AC サーボモーター, デジタル AC サーボモーター, デジタル AC サーボモーター, デジタル AC サーボモーター, デジタル AC サーボモーター, デジタル AC サーボモーター, デジタル AC サーボモーター], set_title=制御方式}, set18={set_item=[三相 AC200V～220V ± 10%（ 50Hz/60Hz） / 単相 AC200V～220V ± 5%（ 50Hz/60Hz）, 三相 AC200V～220V ± 10%（ 50Hz/60Hz） / 単相 AC200V～220V ± 5%（ 50Hz/60Hz）, 三相 AC200V～220V ± 10%（ 50Hz/60Hz） / 単相 AC200V～220V ± 5%（ 50Hz/60Hz）, 三相 AC200V～220V ± 10%（ 50Hz/60Hz） / 単相 AC200V～220V ± 5%（ 50Hz/60Hz）, 三相 AC200V～220V ± 10%（ 50Hz/60Hz） / 単相 AC200V～220V ± 5%（ 50Hz/60Hz）, 三相 AC200V～220V ± 10%（ 50Hz/60Hz） / 単相 AC200V～220V ± 5%（ 50Hz/60Hz）, 三相 AC200V～220V ± 10%（ 50Hz/60Hz） / 単相 AC200V～220V ± 5%（ 50Hz/60Hz）, 三相 AC200V～220V ± 10%（ 50Hz/60Hz） / 単相 AC200V～220V ± 5%（ 50Hz/60Hz）], set_title=電源（V）}, set19={set_item=[1700, 2300, 1700, 2300, 1700, 2300, 1700, 2300], set_title=最大消費電力（W）}, set1={set_title=対象成形機（ton）}, set2={set_item=[1200, 1200, 1200, 1200, 1400, 1400, 1400, 1400], set_title=メイン上下ストローク（mm）}, set3={set_item=[ー, 1250, ー, 1250, ー, 1450, ー, 1450], set_title=サブ上下ストローク（mm）}, set4={set_item=[955（120～1075）, 848（227～1075）, 955（120～1075）, 848（227～1075）, 1188（112～1300）, 1058（277～1335）, 1188（147～1335）, 1058（277～1335）], set_title=メイン前後ストローク（mm）}, set5={set_item=[ー, 848（80～928）, ー, 848（80～928）, ー, 1058（97～1155）, ー, 1058（97～1155）], set_title=サブ前後ストローク（mm）}, set6={set_item=[1800【2000】, 1800【2000】, 1800【2000】, 1800【2000】, 2000【2600】, 2000【2600】, 2000【2600】, 2000【2600】], set_title=横走行ストローク（mm）}, set7={set_item=[300, 300, 300, 300, 200, 200, 200, 200], set_title=メイン待機位置（mm）}, set8={set_item=[1075, 1075, 1075, 1075, 1300, 1300, 1335, 1335], set_title=メイン最大前進位置（mm）}, set9={set_item=[ー, 80, ー, 80, ー, 97, ー, 97], set_title=サブ最小寄せ付け位置（mm）}}}]

ARXⅢ-350SW、ARXⅢ-350GW、ARXⅢ-350SW-H、ARXⅢ-350GW-H、ARXⅢ-550SW、ARXⅢ-550GW、ARXⅢ-550SW-W、ARXⅢ-550GW-W

  ARXⅢ-350SW ARXⅢ-350GW ARXⅢ-350SW-H ARXⅢ-350GW-H ARXⅢ-550SW ARXⅢ-550GW ARXⅢ-550SW-W ARXⅢ-550GW-W
メイン上下ストローク（mm） 1200 1200 1200 1200 1400 1400 1400 1400
サブ上下ストローク（mm） ー 1250 ー 1250 ー 1450 ー 1450
メイン前後ストローク（mm） 955（120～1075） 848（227～1075） 955（120～1075） 848（227～1075） 1188（112～1300） 1058（277～1335） 1188（147～1335） 1058（277～1335）
サブ前後ストローク（mm） ー 848（80～928） ー 848（80～928） ー 1058（97～1155） ー 1058（97～1155）
横走行ストローク（mm） 1800【2000】 1800【2000】 1800【2000】 1800【2000】 2000【2600】 2000【2600】 2000【2600】 2000【2600】
メイン待機位置（mm） 300 300 300 300 200 200 200 200
メイン最大前進位置（mm） 1075 1075 1075 1075 1300 1300 1335 1335
サブ最小寄せ付け位置（mm） ー 80 ー 80 ー 97 ー 97
姿勢制御（°） 90 90 90 90 90 90 90 90
姿勢トルク（Nm） 35.2 35.2 22.7 22.7 35.2 35.2 40.1 40.1
最大可搬製品質量（kg） 12（アタッチメント含む） 12（アタッチメント含む） 5（アタッチメント含む） 5（アタッチメント含む） 12（アタッチメント含む） 12（アタッチメント含む） 15（アタッチメント含む） 15（アタッチメント含む）
本体質量（kg） 291 314 291 314 354 376 356 378
横幅×奥行×全高（mm） 2576×1800×1499 2576×1800×1499 2576×1800×1499 2576×1800×1499 2761×2020×1612 2761×2020×1612 2761×2020×1612 2761×2020×1612
常用空気圧（MPa） 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5
エア消費量 ※（ℓ/cyc[ANR]） 1.86 1.88 1.86 1.88 1.86 1.88 2.7 2.72
制御方式 デジタル AC サーボモーター デジタル AC サーボモーター デジタル AC サーボモーター デジタル AC サーボモーター デジタル AC サーボモーター デジタル AC サーボモーター デジタル AC サーボモーター デジタル AC サーボモーター
電源（V） 三相 AC200V～220V ± 10%（ 50Hz/60Hz） / 単相 AC200V～220V ± 5%（ 50Hz/60Hz） 三相 AC200V～220V ± 10%（ 50Hz/60Hz） / 単相 AC200V～220V ± 5%（ 50Hz/60Hz） 三相 AC200V～220V ± 10%（ 50Hz/60Hz） / 単相 AC200V～220V ± 5%（ 50Hz/60Hz） 三相 AC200V～220V ± 10%（ 50Hz/60Hz） / 単相 AC200V～220V ± 5%（ 50Hz/60Hz） 三相 AC200V～220V ± 10%（ 50Hz/60Hz） / 単相 AC200V～220V ± 5%（ 50Hz/60Hz） 三相 AC200V～220V ± 10%（ 50Hz/60Hz） / 単相 AC200V～220V ± 5%（ 50Hz/60Hz） 三相 AC200V～220V ± 10%（ 50Hz/60Hz） / 単相 AC200V～220V ± 5%（ 50Hz/60Hz） 三相 AC200V～220V ± 10%（ 50Hz/60Hz） / 単相 AC200V～220V ± 5%（ 50Hz/60Hz）
最大消費電力（W） 1700 2300 1700 2300 1700 2300 1700 2300
電源設備容量（VA） 3000 4000 3000 4000 3300 4700 3300 4700
最大所要電流（A） 8.50 11.50 8.50 11.50 9.50 13.50 9.50 13.50
  ARXⅢ-350SW ARXⅢ-350GW ARXⅢ-350SW-H ARXⅢ-350GW-H ARXⅢ-550SW ARXⅢ-550GW ARXⅢ-550SW-W ARXⅢ-550GW-W
※ 吸着エジェクタ使用時は１連追加ごとに 46ℓ /min[ANR] が別に消費
【　】内はオプション

製品PDFはこちら PDF

標準仕様

  • 製品チャック
  • 吸着回路
  • メインスプールチャック
  • 自動運転中微調整機能
  • 金型メモリ（500型）
  • 言語切替機能（5ヶ国語）
  • 型上姿勢水平
  • 走行途中姿勢制御
  • 型外待機
  • 下降待機
  • 成形不良排出
  • 初期不良排出カウンタ
  • 製品・ランナ型内解放
  • ランナ途中解放
  • メイン動作切替
  • 等ピッチパレタイズ
  • 異ピッチパレタイズ
  • 多数個置き（4P）
  • 型上水平待機
  • 後退待機
  • かんたんキー（タイマー、速度、I/O）
  • I/Oグラフ
  • サーボモニタ
  • 確認運転
  • 段取り換え位置設定
  • パスワード設定
  • 各種ログ機能
  • サンプリング
  • サンプリングカウンタ
  • パス動作
  • クイックプログラム（追加256ステップ64ポイント）
  • フリーパレタイズ（256P）
  • サブ独立制御
  • 生産終了時自動OFF

オプション

  • 製品チャック2連
  • 製品チャック4連
  • 吸着回路2連
  • 吸着回路4連
  • 真空破壊付き吸着
  • 真空破壊付き吸着2連
  • 真空破壊付き吸着4連
  • TAニッパ（ハンドル無）
  • 待機ニッパ寄せ付けバルブ
  • 表示灯（1色／3色）
  • トラバースエンド支柱
  • 圧力監視
  • 指定色
  • エアーブロー
  • コンベヤ信号
  • ストッカー信号
  • チャックニッパ
  • バルブ増設
  • チャック回転機構
  • HAL-NET（周辺機器通信）
  • 簡易ワンタッチチャック
