モータコンベヤ

MVA シリーズ

多様なニーズにフレキシブルに対応

お問い合わせの一覧ページ
MVA シリーズ|株式会社ハーモ (1)

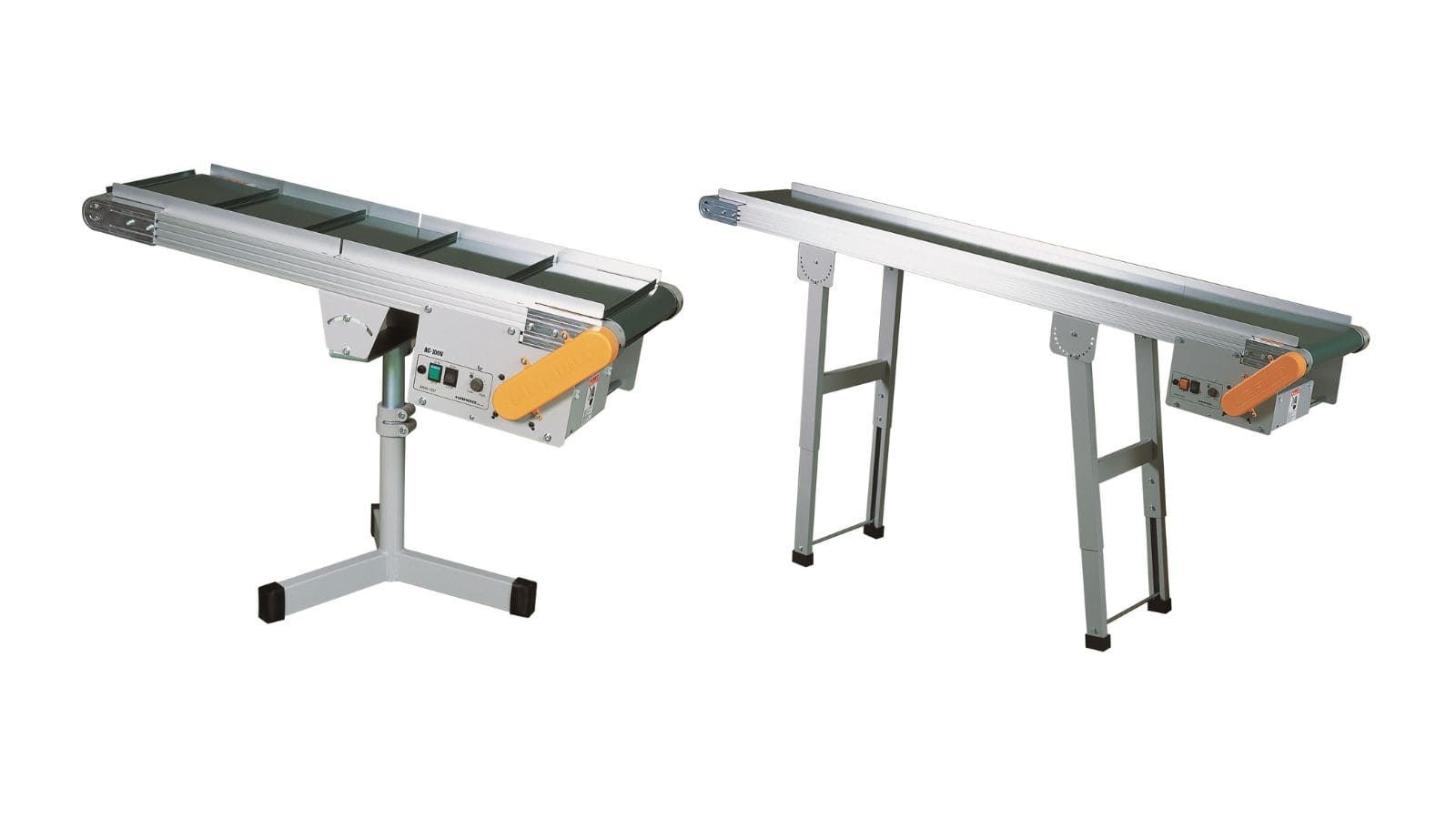

モータコンベヤ MVAシリーズ

ニーズに合わせて柔軟に対応するシリーズ

射出成形の成形現場に合わせてお選びいただけます



  • タイマーにより起動／停止を繰返すタイプ
  • カウンタによりカウントアップした時点で起動するタイプ
  • 外部からの信号により起動してタイマーで停 止するタイプ



製品カタログ

製品カタログのPDFはこちら

製品特徴

アルミフレーム

スリット（溝）構造の高精度アルミ押出材でアタッチメントの取付けが容易に。シンプルなデザインで長時間の使用にも狂いの少ない構造です。

蛇行レスタイプ（オプション）

ベルトの偏りを軽減する蛇行レスタイプです。

ベルト

ベルト用途に合わせて様々なベルトをご用意できます。

任意に角度調整

角度調整板角度調整板の範囲内で、任意に角度調整が容易に行えます。

高さ調整用スタンド脚（オプション）

  • M脚　調整範囲（mm） 810～1320
  • L脚　調整範囲（mm） 1110～1920

高さ調整用スライド脚（オプション）

  • №1脚　調整範囲（mm） 770~1090
  • №2脚　調整範囲（mm） 980~1380
  • №3脚　調整範囲（mm） 1280~1680
  • №4脚　調整範囲（mm） 1580~1980

コントロールボックス

標準タイプコントロールボックスの他に、オプションコントロールボックスを追加した『TSタイプ』『THタイプ』『CTSタイプ』『LTタイプ』『BCタイプ』『BSSタイプ』『BTSSタイプ』『BCSSタイプ』をご用意。

豊富なギヤーヘッド（オプション）

オプションで豊富なギヤーヘッドを取り揃えています。希望するベルト駆動速度に合わせたギヤーヘッドを選択できます。

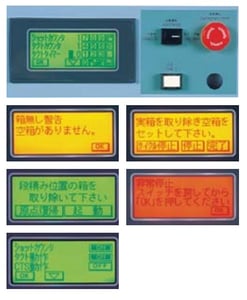

搭載コントローラ

  • インターフェースの優れた操作画面

  • タッチパネル搭載で、優れた操作性を実現
  • 異常／警告時には、表示パネル上にも漢字で表示。

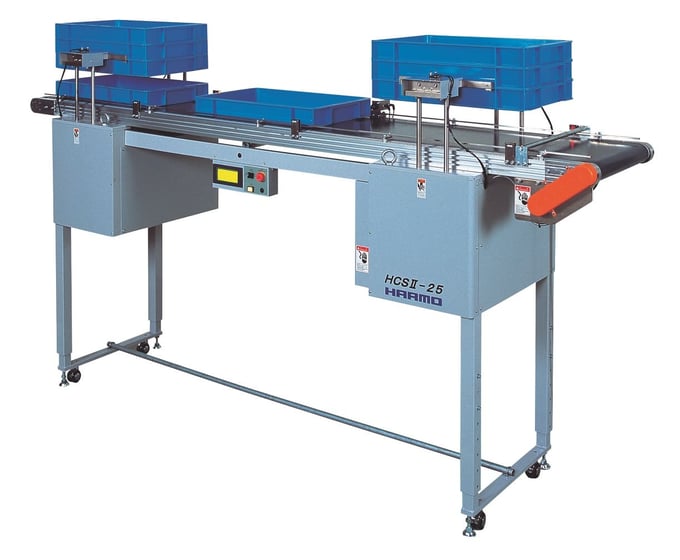

HCSII-25_搭載コントローラー

オプション（タイプ選定）

01-MVA1
標準タイプ

速度調整範囲内でベルト駆動速度を可変できる連続運転用コンベヤです。

01-MVA3
TSタイプ
入力外部信号タイマーストップ仕様。コンベヤ以外の外部機器からの信号を受けて、タイマー設定時間だけ駆動します。
01-MVA7
THタイプ

ツインタイマー仕様。ツインタイマーの起動と停止設定時間に従って起動と停止を繰返します。

01-MVA8
CTSタイプ
計数カウンタタイマーストップ仕様。カウンタ設定数値まで成形機または取出ロボットの信号をカウントしてから、タイマー設定時間だけ駆動します。
LTタイプ
長時間待ちツインタイマー仕様。起動時間は電子式アナログタイマーにより、停止時間は電子式デジタルタイマーで起動と停止を繰返します。
BCタイプ
成形機または取出ロボットの成形不良信号を受けて、逆転搬送します。
BSSタイプ
センサ箱詰めするコンテナの先端を感知して停止します。
BTSSタイプ
タイマにて設定時間分待機して箱詰めを行い、タイムアップと同時にコンベヤを送って、センサでコンテナの先端を感知して停止します。
BCSSタイプ
成形機または取出ロボットの信号をカウントしてから、コンベヤを送ってセンサでコンテナの先端を感知して停止します。

製品仕様

[{item=[質量（kg）, 機長（mm）, 機幅（mm）, ベルト幅（mm）, ベルト長（mm）], pdf_group=[{pdf=https://8087610.fs1.hubspotusercontent-na1.net/hubfs/8087610/catalog/sogo08-B10-B13-2.pdf, pdf_text=製品PDFはこちら}], product=[{product_item=[26, 1070, 320, 200, 2210], product_name=MVA- 20-1（R）}, {product_item=[31, 1570, 320, 200, 3210], product_name=MVA- 20-1.5（R）}, {product_item=[35, 2070, 320, 200, 4210], product_name=MVA- 20-2（R）}, {product_item=[42, 2570, 320, 200, 5210], product_name=MVA- 20-2.5（R）}, {product_item=[50, 3570, 320, 200, 7210], product_name=MVA- 20-3（R） }, {product_item=[50, 3570, 320, 200, 7210], product_name=MVA- 20-3.5（R） }, {product_item=[57, 4070, 320, 200, 8210], product_name=MVA- 20-4（R）}, {product_item=[68, 4570, 320, 200, 9210], product_name=MVA- 20-4.5（R）}, {product_item=[79, 5070, 320, 200, 10210], product_name=MVA- 20-5（R）}, {product_item=[28, 1070, 420, 300, 2210], product_name=MVA- 30-1（R）}, {product_item=[33, 1570, 420, 300, 3210], product_name=MVA- 30-1.5（R）}, {product_item=[46, 2070, 420, 300, 4210], product_name=MVA- 30-2（R）}, {product_item=[54, 2570, 420, 300, 5210], product_name=MVA- 30-2.5（R）}, {product_item=[62, 3070, 420, 300, 6210], product_name=MVA- 30-3（R）}, {product_item=[68, 3570, 420, 300, 7210], product_name=MVA- 30-3.5（R）}, {product_item=[74, 4070, 420, 300, 8210], product_name=MVA- 30-4（R）}, {product_item=[83, 4570, 420, 300, 9210], product_name=MVA- 30-4.5（R）}, {product_item=[94, 5070, 420, 300, 10210], product_name=MVA- 30-5（R）}, {product_item=[34, 1070, 520, 400, 2210], product_name=MVA- 40-1（R）}, {product_item=[39, 1570, 520, 400, 3210], product_name=MVA- 40-1.5（R）}, {product_item=[54, 2070, 420, 300, 4210], product_name=MVA- 40-2（R）}, {product_item=[60, 2570, 420, 300, 5210], product_name=MVA- 40-2.5（R）}, {product_item=[68, 3070, 520, 400, 6210], product_name=MVA- 40-3（R）}, {product_item=[74, 3570, 520, 400, 7210], product_name=MVA- 40-3.5（R）}, {product_item=[79, 4070, 520, 400, 8210], product_name=MVA- 40-4（R）}, {product_item=[91, 4570, 520, 400, 9210], product_name=MVA- 40-4.5（R）}, {product_item=[104, 5070, 520, 400, 10210], product_name=MVA- 40-5（R）}, {product_item=[41, 1070, 620, 500, 2210], product_name=MVA- 50-1（R）}, {product_item=[47, 1570, 620, 500, 3210], product_name=MVA- 50-1.5（R）}, {product_item=[61, 2070, 620, 500, 4210], product_name=MVA- 50-2（R）}, {product_item=[69, 2570, 620, 500, 5210], product_name=MVA- 50-2.5（R）}, {product_item=[76, 3070, 620, 500, 6210], product_name=MVA- 50-3（R）}, {product_item=[82, 3570, 620, 500, 7210], product_name=MVA- 50-3.5（R）}, {product_item=[88, 4070, 620, 500, 8210], product_name=MVA- 50-4（R）}, {product_item=[101, 4570, 620, 500, 9210], product_name=MVA- 50-4.5（R）}, {product_item=[114, 5070, 620, 500, 10210], product_name=MVA- 50-5（R）}, {product_item=[49, 1070, 720, 600, 2210], product_name=MVA- 60-1（R）}, {product_item=[55, 1570, 720, 600, 3210], product_name=MVA- 60-1.5（R）}, {product_item=[69, 2070, 720, 600, 4210], product_name=MVA- 60-2（R）}, {product_item=[77, 2570, 720, 600, 5210], product_name=MVA- 60-2.5（R）}, {product_item=[81, 3070, 720, 600, 6210], product_name=MVA- 60-3（R）}, {product_item=[90, 3570, 720, 600, 7210], product_name=MVA- 60-3.5（R）}, {product_item=[100, 4070, 720, 600, 8210], product_name=MVA- 60-4（R）}, {product_item=[113, 4570, 720, 600, 9210], product_name=MVA- 60-4.5（R）}, {product_item=[126, 5070, 720, 600, 10210], product_name=MVA- 60-5（R）}], set={check=false, set1={set_title=対象成形機（ton）}, set10={set_title=姿勢制御（°）}, set11={set_title=姿勢トルク（Nm）}, set12={set_title=姿勢トルク（Nm）}, set13={set_title=本体質量（kg）}, set14={set_title=横幅×奥行×全高（mm）}, set15={set_title=常用空気圧（MPa）}, set16={set_title=エア消費量 ※（ℓ/cyc[ANR]）}, set17={set_title=制御方式}, set18={set_title=最大消費電力（W）}, set19={set_title=電源設備容量（VA）}, set2={set_title=メイン上下ストローク（mm）}, set20={set_title=最大所要電流（A）}, set3={set_title=サブ上下ストローク（mm）}, set4={set_title=メイン前後ストローク（mm）}, set5={set_title=サブ前後ストローク（mm）}, set6={set_title=横走行ストローク（mm）}, set7={set_title=メイン待機位置（mm）}, set8={set_title=メイン最大前進位置（mm）}, set9={set_title=サブ最小寄せ付け位置（mm）}}, sub_title=モータコンベヤ MVA シリーズ}]

モータコンベヤ MVA シリーズ

  質量（kg） 機長（mm） 機幅（mm） ベルト幅（mm） ベルト長（mm）
MVA- 20-1（R） 26 1070 320 200 2210
MVA- 20-1.5（R） 31 1570 320 200 3210
MVA- 20-2（R） 35 2070 320 200 4210
MVA- 20-2.5（R） 42 2570 320 200 5210
MVA- 20-3（R） 50 3570 320 200 7210
MVA- 20-3.5（R） 50 3570 320 200 7210
MVA- 20-4（R） 57 4070 320 200 8210
MVA- 20-4.5（R） 68 4570 320 200 9210
MVA- 20-5（R） 79 5070 320 200 10210
MVA- 30-1（R） 28 1070 420 300 2210
MVA- 30-1.5（R） 33 1570 420 300 3210
MVA- 30-2（R） 46 2070 420 300 4210
MVA- 30-2.5（R） 54 2570 420 300 5210
MVA- 30-3（R） 62 3070 420 300 6210
MVA- 30-3.5（R） 68 3570 420 300 7210
MVA- 30-4（R） 74 4070 420 300 8210
MVA- 30-4.5（R） 83 4570 420 300 9210
MVA- 30-5（R） 94 5070 420 300 10210
MVA- 40-1（R） 34 1070 520 400 2210
MVA- 40-1.5（R） 39 1570 520 400 3210
MVA- 40-2（R） 54 2070 420 300 4210
MVA- 40-2.5（R） 60 2570 420 300 5210
MVA- 40-3（R） 68 3070 520 400 6210
MVA- 40-3.5（R） 74 3570 520 400 7210
MVA- 40-4（R） 79 4070 520 400 8210
MVA- 40-4.5（R） 91 4570 520 400 9210
MVA- 40-5（R） 104 5070 520 400 10210
MVA- 50-1（R） 41 1070 620 500 2210
MVA- 50-1.5（R） 47 1570 620 500 3210
MVA- 50-2（R） 61 2070 620 500 4210
MVA- 50-2.5（R） 69 2570 620 500 5210
MVA- 50-3（R） 76 3070 620 500 6210
MVA- 50-3.5（R） 82 3570 620 500 7210
MVA- 50-4（R） 88 4070 620 500 8210
MVA- 50-4.5（R） 101 4570 620 500 9210
MVA- 50-5（R） 114 5070 620 500 10210
MVA- 60-1（R） 49 1070 720 600 2210
MVA- 60-1.5（R） 55 1570 720 600 3210
MVA- 60-2（R） 69 2070 720 600 4210
MVA- 60-2.5（R） 77 2570 720 600 5210
MVA- 60-3（R） 81 3070 720 600 6210
MVA- 60-3.5（R） 90 3570 720 600 7210
MVA- 60-4（R） 100 4070 720 600 8210
MVA- 60-4.5（R） 113 4570 720 600 9210
MVA- 60-5（R） 126 5070 720 600 10210
  質量（kg） 機長（mm） 機幅（mm） ベルト幅（mm） ベルト長（mm）

製品PDFはこちら PDF

（R）は滑り止めのリブ付きベルト
